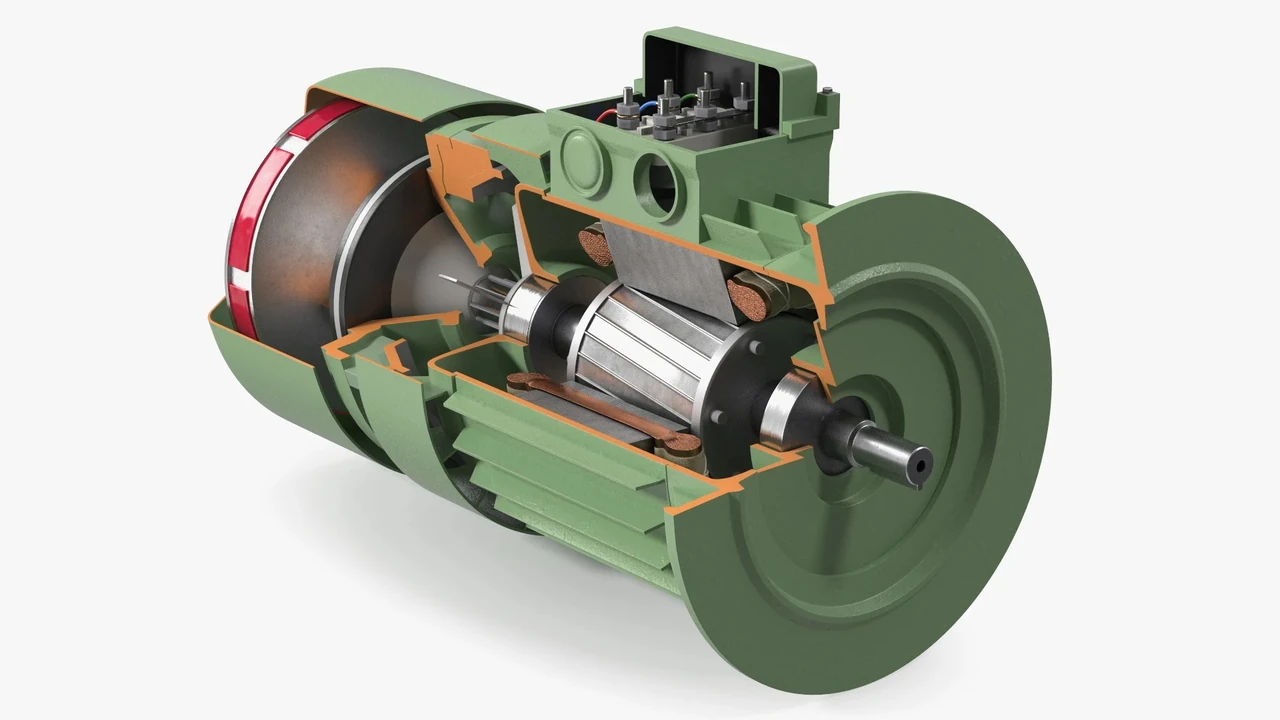

Ротор і статор — це дві основні частини електродвигуна, завдяки яким електрична енергія перетворюється на механічне обертання вала. Статор залишається нерухомим і формує магнітне поле, а ротор обертається всередині нього, передаючи момент навантаженню. Без їхньої узгодженої роботи неможливі сучасні насоси, вентилятори, конвеєри, крани чи компресори, які щодня працюють на українських підприємствах.
Розуміння того, як саме виникає обертовий потік, чому ротор «доганяє» поле зі скольженням і які конструктивні рішення впливають на надійність, дозволяє грамотно обирати обладнання, діагностувати проблеми на ранній стадії та уникати дорогих простоїв. У статті розберемо фізичний механізм, конструктивні нюанси, типові несправності та сучасні вимоги до ефективності станом на 2026 рік.
Як у статорі виникає обертовий магнітний потік
Статор — це нерухома частина машини, яка складається з корпусу, шихтованого сердечника та трифазної обмотки, укладеної в пази. Коли на обмотки подається трифазна напруга зі зсувом фаз 120°, магнітні поля окремих фаз сумуються. У результаті утворюється єдине поле, яке обертається відносно статора з постійною швидкістю.
Ця швидкість називається синхронною і залежить від частоти мережі та кількості пар полюсів. Формула виглядає так:
nₛ = 60 × f / p,
де nₛ — синхронна швидкість у об/хв, f — частота струму в Гц (зазвичай 50), p — кількість пар полюсів. Для двофазного двигуна (p = 1) при 50 Гц отримуємо 3000 об/хв, для чотирифазного (p = 2) — 1500 об/хв.
Сердечник статора набирають з тонких листів електротехнічної сталі товщиною 0,2–0,5 мм, ізольованих лаком або окалиною. Це різко зменшує вихрові струми та втрати на гістерезис. Обмотку виконують мідним або алюмінієвим дротом з ізоляцією відповідного класу нагрівостійкості (F або H). Лобові частини обмотки бандажують і просочують лаком або компаундом — це забезпечує механічну міцність і тепловідвід.
Якщо обмотка статора пошкоджена або має міжвиткове замикання, поле стає асиметричним. Двигун гуде, перегрівається і швидко виходить з ладу. Тому якість укладання та просочення обмотки безпосередньо впливає на ресурс усієї машини.
Ротор як «доганяльник» поля: скольження, типи конструкцій та їхній вплив на характеристики
Ротор розташований всередині статора з мінімальним повітряним зазором (0,3–1,5 мм залежно від потужності). Коли обертовий потік статора перетинає провідники ротора, в них індукується ЕРС і виникає струм. Взаємодія цього струму з магнітним полем створює сили, які штовхають ротор у напрямку обертання поля.
У асинхронних двигунах ротор ніколи не досягає синхронної швидкості — між ними завжди є різниця, яку називають скольженням (s). Саме скольження забезпечує виникнення струмів і крутного моменту. При номінальному навантаженні скольження зазвичай становить 2–5 % для двигунів малої потужності і менше 1 % для великих машин.
Існує кілька основних типів роторів:
- Короткозамкнений («беличья клітка») — найпоширеніший. У пазах сердечника залиті алюмінієві або мідні стрижні, замкнені на торцях кільцями. Стрижні часто роблять скошеними, щоб зменшити зубцеві пульсації та шум. Такий ротор простий, надійний, витримує часті пуски і не потребує обслуговування щіток. Недолік — високий пусковий струм і відносно modest пусковий момент.
- Фазний ротор — має повноцінну трифазну обмотку, виведену на контактні кільця. До кілець через щітки підключають пусковий реостат. Це дозволяє обмежити пусковий струм і плавно регулювати швидкість. Застосовується в кранах, підйомниках, млинах — там, де потрібен високий пусковий момент при важкому навантаженні.
- Ротор з постійними магнітами — використовується в синхронних двигунах і сучасних енергоефективних машинах. Ротор обертається строго синхронно з полем статора (сковзання = 0). Такі двигуни мають вищий ККД, але дорожчі і чутливіші до демагнітизації при перегріві.
Вибір типу ротора визначається характером навантаження. Для вентиляторів і насосів з легким пуском достатньо короткозамкненого ротора. Для механізмів з великим моментом інерції або частими пусками під навантаженням краще фазний або спеціальні модифікації «беличої клітки» з глибокими пазами.
Конструктивні тонкощі, від яких залежить ККД і довговічність
Повітряний зазор між статором і ротором — критичний параметр. Занадто великий зазор збільшує струм намагнічування і знижує коефіцієнт потужності. Занадто малий або нерівномірний (ексцентриситет) призводить до вібрації, додаткових втрат і ризику зачеплення.
Сердечники обох частин шихтують, щоб зменшити вихрові струми. Листы преcують на валу з високою точністю — будь-який люфт викликає вібрацію і прискорює знос підшипників. Обмотки статора і фазного ротора просочують компаундами, які заповнюють мікропори, відводять тепло і захищають від вологи та пилу.
Охолодження може бути самовентильованим (крильчатка на валу) або примусовим (окремий вентилятор). У потужних двигунах застосовують водяне або масляне охолодження. При роботі з частотним перетворювачем вентиляція на низьких обертах погіршується, тому потрібні двигуни з примусовим обдувом або спеціальною маркуванням «inverter duty».
Порівняння типів роторів: коли який обрати
| Тип ротора | Пусковий момент | Номінальний ККД | Обслуговування | Типові застосування | Вартість |
|---|---|---|---|---|---|
| Короткозамкнений (стандарт) | Середній / низький | Високий | Мінімальне | Насоси, вентилятори, конвеєри | Низька |
| Короткозамкнений (глибокі пази / подвійна клітка) | Високий | Високий | Мінімальне | Важкі пуски, компресори | Середня |
| Фазний | Дуже високий (з реостатом) | Середній–високий | Щітки, кільця | Крани, млини, підйомники | Висока |
| З постійними магнітами | Високий | Найвищий | Майже відсутнє | Енергоефективні приводи, електромобілі | Висока |
Коли взаємодія порушується: поширені несправності та діагностика
Дослідження IEEE та EPRI показують, що підшипники спричиняють близько 40–50 % відмов, обмотки статора — 25–35 %, ротор — 5–10 %. Однак саме пошкодження ротора і статора часто призводять до вторинних руйнувань.
Типові симптоми та причини:
- Двигун гуде і не розкручується — обрив фази в статорі, згорілі стрижні або кільця ротора, механічне заклинювання.
- Сильна вібрація на певних обертах — зламані стрижні ротора (викликають бокові смуги в спектрі струму), дисбаланс, ексцентриситет.
- Перегрів при нормальному навантаженні — перевантаження, погане охолодження, гармоніки від частотного перетворювача, міжвиткове замикання.
- Асиметрія струмів при симетричній напрузі — пошкодження обмотки або стрижнів ротора.
Діагностика включає вимірювання опору ізоляції мегаомметром, аналіз струму (Motor Current Signature Analysis — виявляє зламані стрижні за боковими смугами), вібродіагностику та тепловізійний контроль. З практики ремонту часто бачимо, що вчасно виявлений обрив одного стрижня дозволяє уникнути повного руйнування ротора і дорогого капітального ремонту.
Ротор і статор у генераторах: зворотна роль
В електрогенераторах ролі частково міняються. Статор зазвичай стає якорем — в його обмотках індукується ЕРС. Ротор виконує функцію збудження: на ньому розташована обмотка постійного струму (з кільцями та щітками) або постійні магніти. Обертання ротора від турбіни чи двигуна створює поле, яке перетинає обмотки статора і генерує напругу.
У автомобільних генераторах (альтернаторах) статор нерухомий з трифазною обмоткою, а ротор з магнітами обертається всередині. Така конструкція простіша в обслуговуванні і надійніша за старі щіткові системи.
Сучасні вимоги 2026 року: енергоефективність, частотні перетворювачі та моніторинг
В Україні діє Технічний регламент щодо вимог до екодизайну електродвигунів, який поступово підвищує мінімальні класи ефективності (IE3 → IE4). Вищі класи досягаються за рахунок кращих шихтованих матеріалів, оптимізації геометрії пазів, мідних роторів у деяких моделях та зменшення втрат у сталі й міді.
Робота з частотними перетворювачами (ЧРП) стала нормою. ЧРП дає гнучке регулювання швидкості, але створює вищі гармоніки, які збільшують втрати в статорі та роторі, прискорюють старіння ізоляції і можуть викликати струми в підшипниках. Тому для таких режимів обирають двигуни з посиленою ізоляцією обмоток і спеціальними підшипниками.
Сучасні системи моніторингу (вібрація, температура, аналіз струму) дозволяють переходити від планового до прогнозного обслуговування. Це особливо актуально для двигунів потужністю понад 100 кВт, де простій обходиться дорого.
Практичні рекомендації: як перевірити та обслуговувати
Перед першим пуском перевірте:
- опір ізоляції обмоток (не нижче 0,5 МОм на 1 кВ номінальної напруги);
- правильність з’єднання обмоток («зірка» чи «трикутник»);
- співвісність валів і стан муфт;
- чистоту вентиляційних каналів і наявність змащення в підшипниках.
Під час роботи контролюйте:
- струм у всіх трьох фазах (різниця не більше 5–10 %);
- температуру корпусу і підшипників;
- рівень вібрації (згідно ISO 10816);
- відсутність сторонніх шумів і іскріння на кільцях (якщо є).
Періодично (раз на 3–6 місяців для важких умов) проводьте профілактику: чистку, перевірку затяжки клем, заміну змащення. При виявленні підвищеної вібрації або асиметрії струмів не відкладайте діагностику — зламаний стрижень ротора або міжвиткове замикання в статорі здатні за лічені години призвести до серйозної аварії.
Розуміння роботи ротора і статора — це не просто теорія. Це інструмент, який дозволяє інженеру чи механіку на виробництві приймати правильні рішення: від вибору двигуна під конкретне навантаження до вчасного ремонту, який зберігає обладнання і гроші. У реальних умовах саме така увага до деталей визначає, чи працюватиме привід роками безвідмовно, чи перетвориться на джерело постійних проблем.
