Правильне підключення зворотного осмосу з насосом вирішує головну проблему низького тиску в водопроводі. Без помпи мембрана працює неефективно, бак наповнюється годинами, а в дренаж йде зайва вода. З насосом система виходить на робочі 4–6 атмосфер і видає стабільний об’єм чистої води.
У статті розібрано повну гідравлічну та електричну схему, покроковий монтаж, типові помилки та сценарії, коли помпа дійсно потрібна. Матеріал орієнтований на самостійне встановлення в умовах типової української квартири чи приватного будинку з тиском від 1,5 до 2,8 атм.
Насос (бустер) ставлять після попередніх фільтрів і перед мембраною. Він працює разом із двома датчиками тиску та блоком живлення 24 В. Саме ця зв’язка забезпечує автоматичне вмикання та вимикання без постійного контролю.
Коли помпа стає обов’язковою

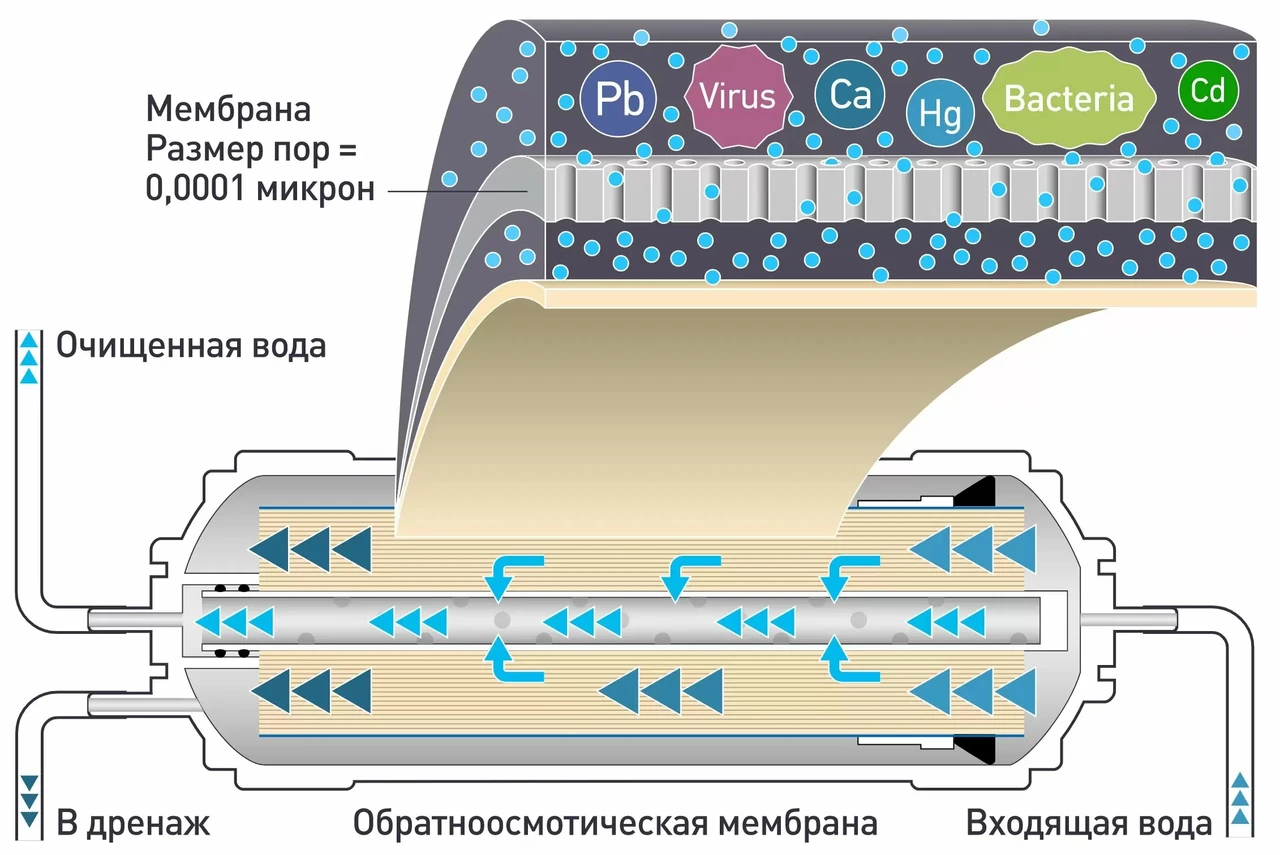

Мембрана зворотного осмосу працює ефективно при тиску 3–6 атмосфер. Якщо вхідний тиск нижчий за 2,5–2,8 атм, швидкість фільтрації падає в рази, а співвідношення чистої води до дренажу погіршується з 1:3 до 1:5 і гірше.
Типові ситуації в Україні, коли насос необхідний:
- багатоквартирні будинки верхніх поверхів у періоди пікового розбору;
- приватні будинки з насосною станцією, яка дає нестабільні 2–2,5 атм;
- системи з накопичувальним баком, де потрібно швидко відновлювати запас;
- вода з високим TDS (понад 500 мг/л), яка вимагає вищого робочого тиску для якісного відсікання солей.
З практики монтажників: у Києві, Харкові та Одесі близько 40 % звернень щодо «повільного осмосу» вирішуються саме встановленням бустера. Без нього власники часто змінюють мембрану раніше терміну, хоча проблема була в тиску.
Основні елементи схеми з насосом
Класична п’яти- або шестиступенева система з помпою містить такі вузли:
- три колби попереднього очищення (поліпропілен 5 мкм, вугільний блок, поліпропілен 1 мкм);
- бустерний насос (роторний або діафрагмовий, 24 В);
- датчик низького тиску (LPS) — відключає помпу при відсутності води;
- чотириходовий автоперемикач або соленоїдний клапан;
- мембрана 50–100 GPD;
- датчик високого тиску (HPS) — зупиняє систему при наповненні бака;
- накопичувальний бак з попереднім тиском 0,4–0,6 атм;
- постфільтр і (за наявності) мінералізатор.
Насос завжди стоїть після третьої колби. Це захищає його від механічних домішок і хлору, які швидко виводять з ладу ротор або мембрану помпи.
Гідравлічна схема підключення
Послідовність руху води така:
- Від трійника на холодній магістралі через кульовий кран трубка 1/4″ йде на першу колбу.
- Після третьої колби трубка підключається до трійника датчика низького тиску.
- Від вільного виходу трійника — на вхід насоса (стрілка на корпусі вказує напрямок).
- З виходу насоса трубка йде на порт IN чотириходового клапана або на вхід мембрани.
- З мембрани чиста вода (пермеат) проходить через зворотний клапан, датчик високого тиску і далі на постфільтр і бак.
- Концентрат через обмежувач потоку йде в дренаж.
Важливий момент: датчик низького тиску завжди стоїть на вході в помпу, а не на виході. Інакше при перекритті подачі води насос продовжуватиме працювати «всуху».
Трубки використовують тільки харчові JG 1/4″. Фітинги — швидкоз’ємні John Guest або аналогічні. Перед вставкою трубку обрізають рівно і знімають фаску.
Електрична частина: датчики і блок живлення
Більшість побутових помп працюють від 24 В постійного струму. Блок живлення перетворює 220 В. Електрична схема будується послідовно:
- фаза і нуль блоку живлення → контакти датчика низького тиску → контакти датчика високого тиску → клеми помпи.
Обидва датчики працюють як нормально замкнені. Коло замикається тільки тоді, коли є вода на вході (LPS замкнений) і бак ще не повний (HPS замкнений). При розмиканні будь-якого датчика помпа зупиняється.
У системах із соленоїдом і автопромивкою навантаження (помпа, вхідний соленоїд, клапан промивки) підключають паралельно. При замиканні керуючого кола напруга подається одразу на всі три пристрої.
Блок живлення повинен мати запас потужності. Для типової помпи 50–75 GPD достатньо 1,5–2 А. Перевіряйте полярність: неправильне підключення може вивести з ладу електроніку.

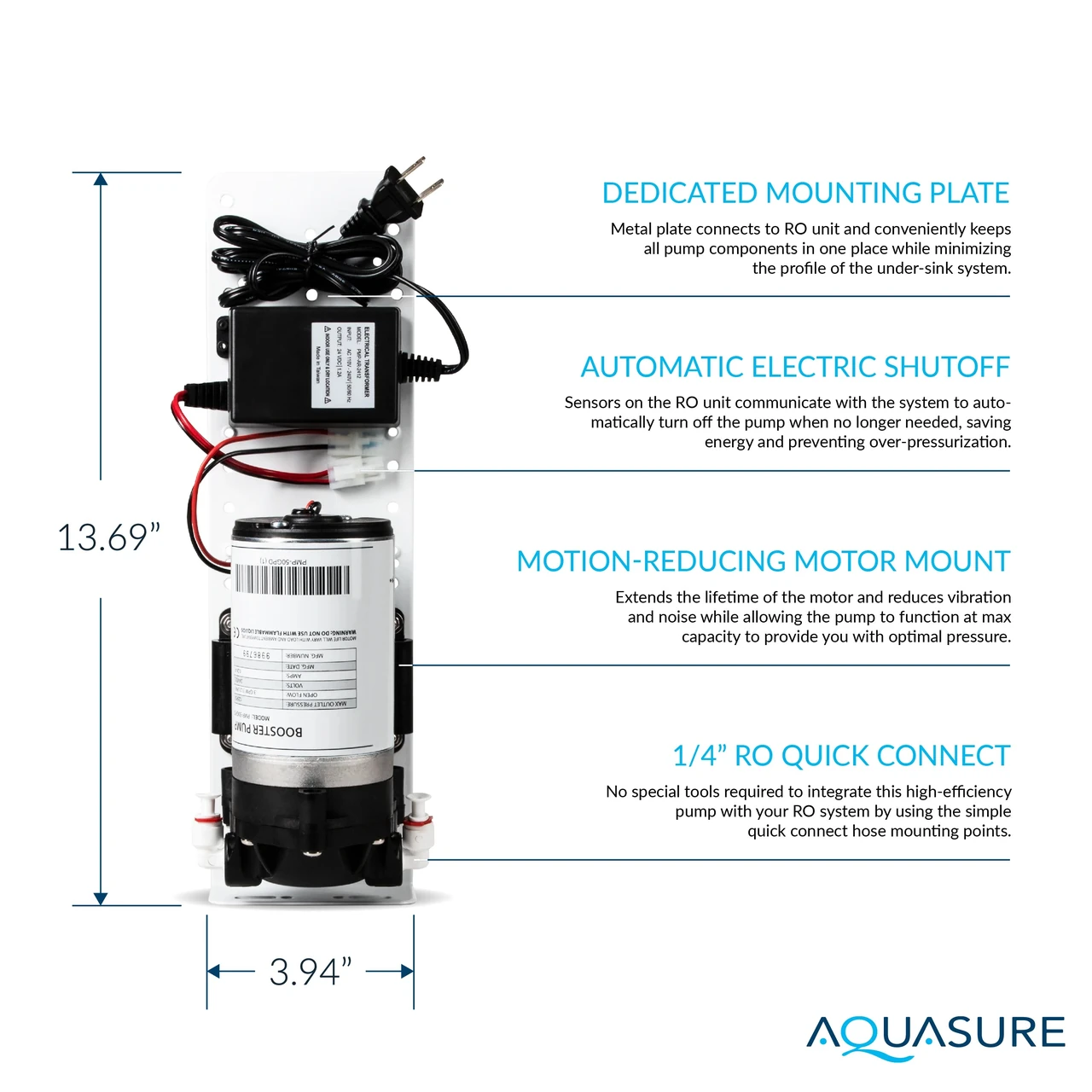

Покроковий монтаж насоса
Перед початком перекрийте холодну воду і скиньте тиск, відкривши кран на мийці.
- Від’єднайте трубку після третьої колби.
- Встановіть трійник датчика низького тиску. Один вихід — на вхід помпи, другий — на вихід з третьої колби.
- Закріпіть насос на кронштейні корпусу або на стіні. Стрілки на корпусі повинні збігатися з напрямком потоку.
- Від виходу помпи проведіть трубку на порт IN чотириходового клапана.
- На лінії чистої води після мембрани встановіть датчик високого тиску (через трійник або безпосередньо в лінію до бака).
- Підключіть проводи: LPS → HPS → помпа → блок живлення.
- Відкрийте воду, перевірте герметичність усіх з’єднань. Увімкніть блок живлення.
Перший запуск: помпа повинна увімкнутися, набрати тиск і вимкнутися після наповнення бака. Перевірте роботу LPS: перекрийте вхідний кран — помпа має зупинитися протягом кількох секунд.
Поширені помилки та як їх уникнути
Найчастіші прорахунки, які зустрічаються на практиці:
- встановлення насоса до попередніх фільтрів — швидке засмічення і вихід з ладу;
- датчик низького тиску на виході помпи — робота без води;
- відсутність датчика високого тиску — безперервна робота і перевищення тиску в баку;
- використання звичайних садових трубок замість харчових JG;
- підключення помпи безпосередньо до 220 В без блоку живлення;
- ігнорування напрямку стрілок на корпусі насоса.
Ще одна типова помилка — неправильний попередній тиск у баку. Після встановлення помпи його не підвищують. Залишають 0,4–0,6 атм при порожньому баку. Інакше об’єм накопиченої води зменшується.
Що робити, якщо після підключення система працює некоректно
Якщо помпа не вмикається:
- перевірте наявність 24 В на виході блоку живлення;
- переконайтеся, що обидва датчики замкнені (є вода і бак не повний);
- перевірте контакти мультиметром.
Якщо помпа працює постійно і не вимикається — найчастіше несправний або неправильно підключений датчик високого тиску. Іноді проблема в зворотному клапані після мембрани: вода йде назад і тиск у баку не зростає.
Слабкий напір чистої води при працюючій помпі зазвичай означає засмічену мембрану або неправильно підібраний обмежувач потоку. Після встановлення бустера іноді потрібно замінити обмежувач на модель з більшою пропускною здатністю.
Шум і вібрація — наслідок неправильного кріплення. Насос має стояти на еластичних прокладках або бути жорстко зафіксованим на кронштейні.
Порівняння систем з насосом і без
| Параметр | Без насоса | З насосом |
|---|---|---|
| Мінімальний вхідний тиск | 2,8–3 атм | 1,5–2 атм |
| Швидкість наповнення бака 10 л | 1,5–3 години | 40–70 хвилин |
| Співвідношення чиста/дренаж | 1:4–1:5 | 1:2,5–1:3,5 |
| Споживання електроенергії | 0 | 20–40 Вт у роботі |
| Термін служби мембрани | коротший при низькому тиску | ближче до паспортного |
Джерело: узагальнені дані виробників Ecosoft, Filter.ua та практичні спостереження монтажників 2024–2026 рр.
Помпа окупається швидше в будинках з нестабільним тиском і при високому споживанні води (сім’я з 3–4 осіб). У квартирах із стабільними 3,5+ атм вона часто зайва.
Коли варто звернутися до фахівця
Самостійний монтаж підходить, якщо ви впевнені в роботі з фітингами JG і маєте базові навички електрики. Звертайтеся до спеціаліста, якщо:
- тиск у системі дуже низький (менше 1,5 атм) і потрібен потужніший промисловий бустер;
- планується встановлення соленоїда з автопромивкою і таймером;
- вже є протікання або пошкоджені фітинги на існуючій системі;
- потрібна інтеграція з УФ-лампою або системою контролю якості води.
Правильно зібрана схема підключення зворотного осмосу з насосом дає стабільну роботу на роки. Головне — дотримуватися послідовності: попередні фільтри → датчик низького тиску → помпа → мембрана → датчик високого тиску → бак. Після запуску проконтролюйте кілька циклів наповнення і зливу. Якщо все працює тихо, без протікань і з нормальним співвідношенням чистої води до дренажу — система зібрана вірно.
