Схема підключення контактора 220В: покроковий розбір і нюанси

Контактор на 220 В дозволяє керувати потужними навантаженнями слабким сигналом від кнопки, таймера чи датчика. Це економить ресурс вимикачів і підвищує безпеку, бо силові контакти розраховані на великі струми та часті комутації.

У статті розберемо принцип роботи, маркування клем, дві основні схеми (з самопідхватом і без), особливості модульних моделей, типові помилки монтажу та реальні сценарії застосування. Усе з прив’язкою до однофазної мережі 220–230 В, яка найчастіше зустрічається в побуті та невеликих майстернях.

Матеріал орієнтований і на початківців, і на тих, хто вже має базовий досвід електромонтажу. Усі рекомендації відповідають актуальним вимогам ПУЕ та практиці 2025–2026 років.

Принцип роботи контактора з котушкою 220 В

Контактор — це електромагнітний комутаційний апарат. Коли на котушку подається напруга 220 В, сердечник втягується і замикає (або розмикає) силові контакти. Після зняття напруги пружина повертає систему у вихідне положення.

Котушка споживає невеликий струм (зазвичай 0,05–0,3 А залежно від моделі), тоді як силові контакти можуть пропускати десятки ампер. Саме тому контактор ідеально підходить для керування електродвигунами, нагрівачами, насосами чи освітленням великої потужності.

Важливий момент: напруга котушки має точно відповідати напрузі мережі управління. Якщо котушка розрахована на 220 В, а ви подасте 380 В — вона згорить. Якщо навпаки — контакти не притягнуть або будуть вібрувати, що швидко зруйнує апарат.

У сучасних моделях часто є додаткові допоміжні контакти (НО і НЗ). Вони використовуються для самопідхвату, сигналізації або блокувань. Їх маркування зазвичай 13-14 (НО) і 21-22 (НЗ).

Маркування клем і правильний вибір контактора

На корпусі майже завжди є чіткі позначення:

• A1 і A2 — клеми котушки;
• L1, L2, L3 (або 1, 3, 5) — вхідні силові клеми;
• T1, T2, T3 (або 2, 4, 6) — вихідні силові клеми;
• 13-14, 21-22 тощо — допоміжні контакти.

Для однофазної мережі 220 В найчастіше беруть двополюсний або триполюсний контактор і використовують лише дві пари контактів (фаза і нуль). Нуль іноді пропускають напряму, але надійніше комутувати обидва проводи.

При виборі дивіться на:

• номінальний струм (AC-1 для активних навантажень, AC-3 для двигунів);
• напругу котушки (обов’язково 220–230 В AC);
• кількість полюсів;
• наявність теплового реле (особливо для двигунів).

Модульні контактори (ABB ESB, Schneider iCT, IEK КМ тощо) зручніші для щитів — вони займають 1–4 модулі на DIN-рейці і мають чітко розділені силові та керуючі клеми.

Базова схема підключення без самопідхвату

Це найпростіший варіант — «кнопкове» або «вимикачне» керування. Контактор увімкнений лише доти, поки натиснута кнопка або увімкнений вимикач.

Силова частина:

1. Фаза від автомата — на вхідну силову клему (L1 або 1).
2. З вихідної клеми (T1 або 2) — на навантаження.
3. Нуль — або напряму на навантаження, або через другу пару контактів.

Керуюча частина:

1. Фаза через кнопку/вимикач — на A1.
2. A2 — на нуль.

Така схема підходить для короткочасного включення (тестові режими, точкові навантаження) або коли керування вже здійснюється зовнішнім пристроєм (термостат, таймер, датчик рівня).

Перевага — максимальна простота. Недолік — потрібно постійно тримати кнопку або мати зовнішній «тримач» сигналу.

Схема з кнопками «Пуск» і «Стоп» та самопідхватом

Це класична і найпоширеніша схема для двигунів і тривалих режимів роботи.

Елементи:

• кнопка «Пуск» (нормально розімкнена);
• кнопка «Стоп» (нормально замкнена);
• допоміжний нормально розімкнений контакт контактора (зазвичай 13-14).

Ланцюг керування збирається так:

1. Фаза йде на кнопку «Стоп».
2. З «Стопу» — на кнопку «Пуск» і паралельно на допоміжний контакт 13-14.
3. З «Пуску» і з 14 — на клему A1 котушки.
4. A2 — на нуль.

Як працює: натискаєте «Пуск» — котушка отримує живлення, силові контакти замикаються, одночасно замикається 13-14 і шунтує кнопку «Пуск». Відпускаєте кнопку — контактор залишається увімкненим. Натискаєте «Стоп» — ланцюг розривається, котушка знеструмлюється, все повертається у вихідний стан.

Ця схема дає «пам’ять» і захищає від повторного самовільного запуску після зникнення напруги (коли напруга з’являється знову — контактор не вмикається сам).

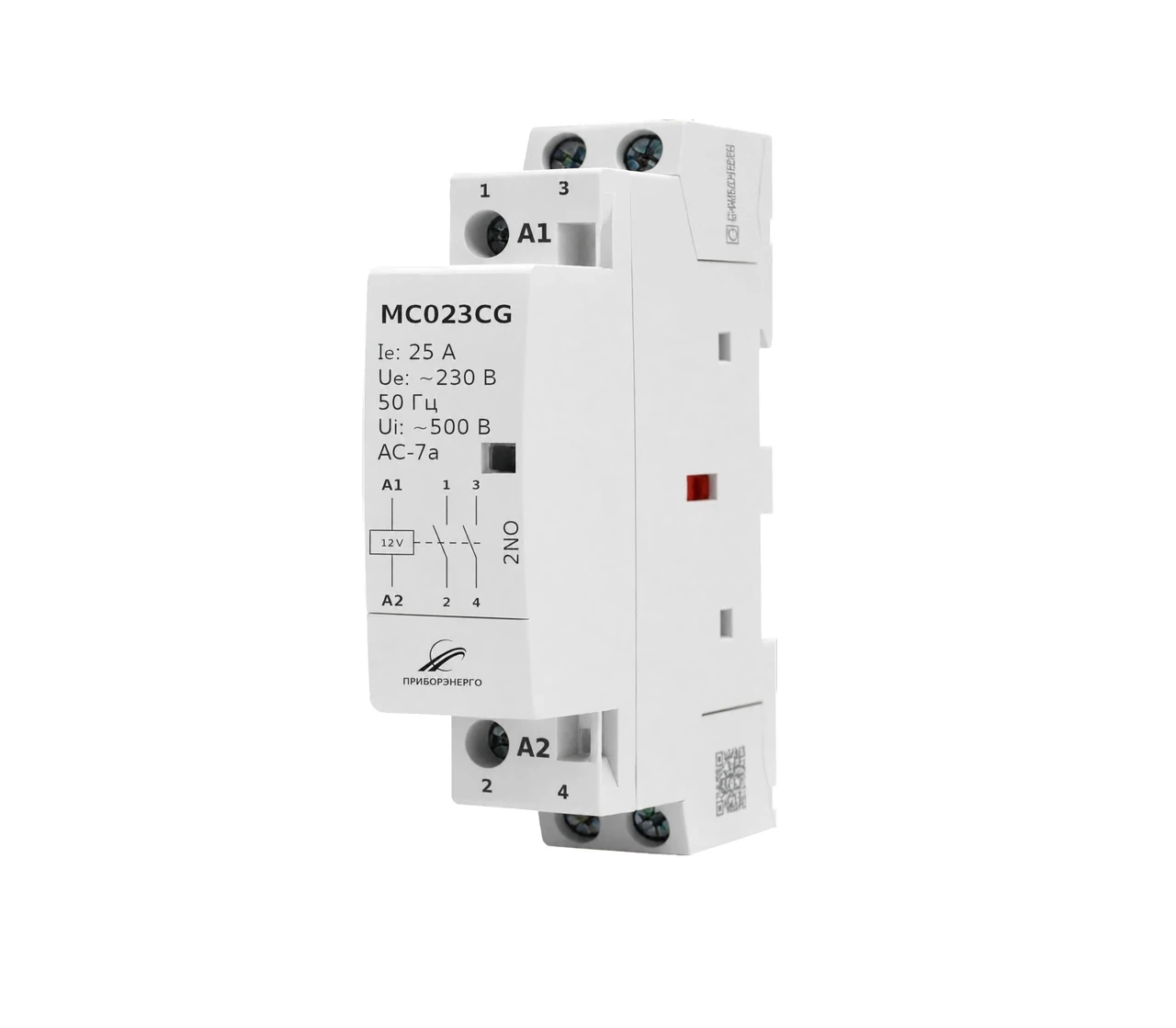

Особливості модульних контакторів на 220 В

Модульні апарати (ESB, iCT, КМ-63 тощо) мають інше розташування клем: силові зверху/знизу, котушка збоку або зверху. Підключення майже ідентичне, але зручніше в щитах.

Типова схема для однофазного навантаження:

• фаза через автомат — на клему 1 (або L);
• з клеми 2 (або T) — на навантаження;
• нуль — напряму на навантаження;
• керування: фаза через вимикач/кнопку/таймер — на A1, A2 — на нуль.

Для потужних навантажень (тепла підлога, бойлери понад 3–4 кВт) часто ставлять двополюсний модульний контактор і комутують і фазу, і нуль. Це підвищує безпеку.

З практики: у багатьох сучасних щитах модульний контактор керується не кнопкою, а програмованим реле часу або розумним реле. У такому випадку самопідхват не потрібен — сигнал утримання дає зовнішній пристрій.

Типові помилки при підключенні та як їх уникнути

Найчастіші проблеми, з якими стикаються навіть досвідчені монтажники:

• Неправильна напруга котушки. Беруть контактор з котушкою 380 В і підключають на 220 В. Контакти або не притягуються, або гудуть і швидко виходять з ладу.
• Відсутність захисту котушки. Ланцюг керування повинен мати свій автомат 1–6 А. Інакше при короткому замиканні в кнопках згорить котушка.
• Неправильне використання допоміжних контактів. Плутають НО і НЗ, через що схема не тримає або навпаки не вимикається.
• Слабкі контакти силових проводів. Погано затягнуті клеми гріються, окислюються і призводять до аварії.
• Відсутність теплового реле для двигунів. Контактор сам по собі не захищає від перевантаження. Для моторів обов’язково потрібне теплове реле, налаштоване на номінальний струм.

Ще одна поширена помилка — підключення нуля через силові контакти без урахування полярності. У деяких моделях це допустимо, але краще завжди комутувати фазу і залишати нуль прямим, якщо виробник не вимагає інакше.

Практичні сценарії застосування

У побуті контактор 220 В найчастіше ставлять на:

• теплу підлогу великої площі (коли терморегулятор не витримує струм);
• насоси свердловин і систем поливу;
• електричні котли та бойлери;
• потужне освітлення дворів і складів;
• верстати в домашній майстерні.

У промисловості — майже скрізь, де потрібно дистанційне або автоматичне керування двигунами до 5–7,5 кВт у однофазному виконанні.

Приклад реального кейсу: власник приватного будинку хотів керувати насосом свердловини з будинку. Поставили модульний контактор у щит біля свердловини, а в будинку — звичайний вимикач. Сигнал 220 В йде тонким кабелем, а силова частина — коротким товстим. Працює безвідмовно вже кілька років.

Вимоги безпеки та коли варто звернутися до фахівця

Будь-яке підключення контактора виконується тільки після повного зняття напруги і перевірки відсутності напруги індикатором. Автомат перед контактором обов’язковий. Переріз проводів підбирають за струмом навантаження з запасом.

Якщо ви не впевнені в маркуванні конкретної моделі, не розумієте схему самопідхвату або працюєте з потужністю понад 5 кВт — краще запросити електрика. Помилка може коштувати не лише апарату, а й пожежі.

Також варто пам’ятати: контактор не замінює УЗО. Захист від витоку струму повинен бути окремим.

Ключові інсайти

Правильна схема підключення контактора 220 В завжди починається з розуміння двох ланцюгів — силового і керуючого. Самопідхват через допоміжний контакт дає зручність і безпеку. Модульні моделі спрощують монтаж у сучасних щитах. А головне — ніколи не економте на захисті котушки і тепловому реле для двигунів. Тоді апарат працюватиме роками без сюрпризів.
