Автор Андрій Савченко
Закалка стекла — это контролируемый термический или химический процесс, который превращает обычное отожжённое стекло в материал в 4–5 раз прочнее, термостойкий и безопасный при разрушении. Поверхностные слои получают остаточные напряжения сжатия, а внутренние — растяжения, благодаря чему при ударе стекло распадается на мелкие тупые осколки, а не на острые.
В промышленности температура нагрева достигает 620–680 °C, после чего стекло быстро охлаждают воздухом. В домашних условиях полноценная закалка практически невозможна из-за отсутствия специализированных печей и систем охлаждения. Все механические операции — резку, сверление, обработку краёв — выполняют исключительно до закалки.
Ниже разберём механизм, подготовку, точную последовательность этапов, альтернативные методы, типичные ошибки и ситуации, когда стоит обращаться к производителю.
Механизм образования напряжений в стекле

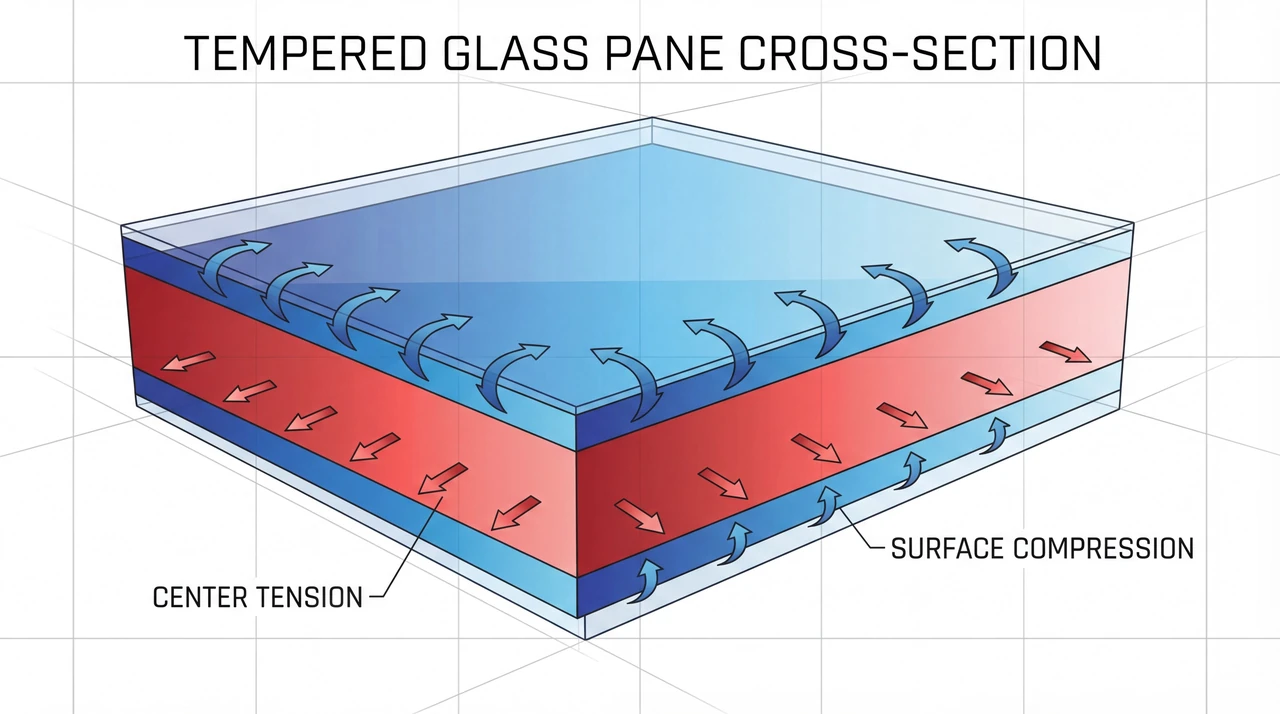

Стекло — плохой проводник тепла. Когда его нагревают выше температуры стеклования (около 550–600 °C) и быстро охлаждают, внешние слои твердеют первыми. Внутренние слои ещё остаются пластичными и продолжают сжиматься. В результате поверхность оказывается под постоянным сжимающим напряжением (минимум 69 МПа для полной закалки 6-мм стекла), а сердцевина — под растягивающим.
Именно этот баланс делает стекло прочнее на изгиб и удар. Если нарушить равновесие (например, царапиной или сверлением после закалки), напряжения мгновенно высвобождаются и стекло разлетается на мелкие частицы. Степень закалки зависит от толщины, скорости охлаждения и химического состава стекла. Для флоат-стекла толщиной 4–19 мм воздушно-струйное охлаждение остаётся самым распространённым методом.
Подготовка стекла — этап, на котором всё решается
После закалки стекло нельзя резать, сверлить или шлифовать. Поэтому подготовка должна быть идеальной.
Сначала лист отожжённого стекла раскраивают по размеру с учётом припусков. Кромки обязательно обрабатывают: притупляют, шлифуют или полируют. Острые края и микротрещины становятся концентраторами напряжений и вызывают разрушение уже в печи. Отверстия сверлят с обязательной зенковкой — радиус закругления должен быть не меньше толщины стекла. Углы закругляют радиусом минимум 3–5 мм.
После механической обработки стекло тщательно моют и сушат. Любая пыль, масло или остатки абразива при нагреве могут дать дефекты. Перед загрузкой в печь каждую заготовку проверяют на наличие пузырьков, камней и царапин. Дефектное стекло лучше сразу отбраковать — оно почти гарантированно разлетится.
Термическая закалка: пошаговый промышленный процесс

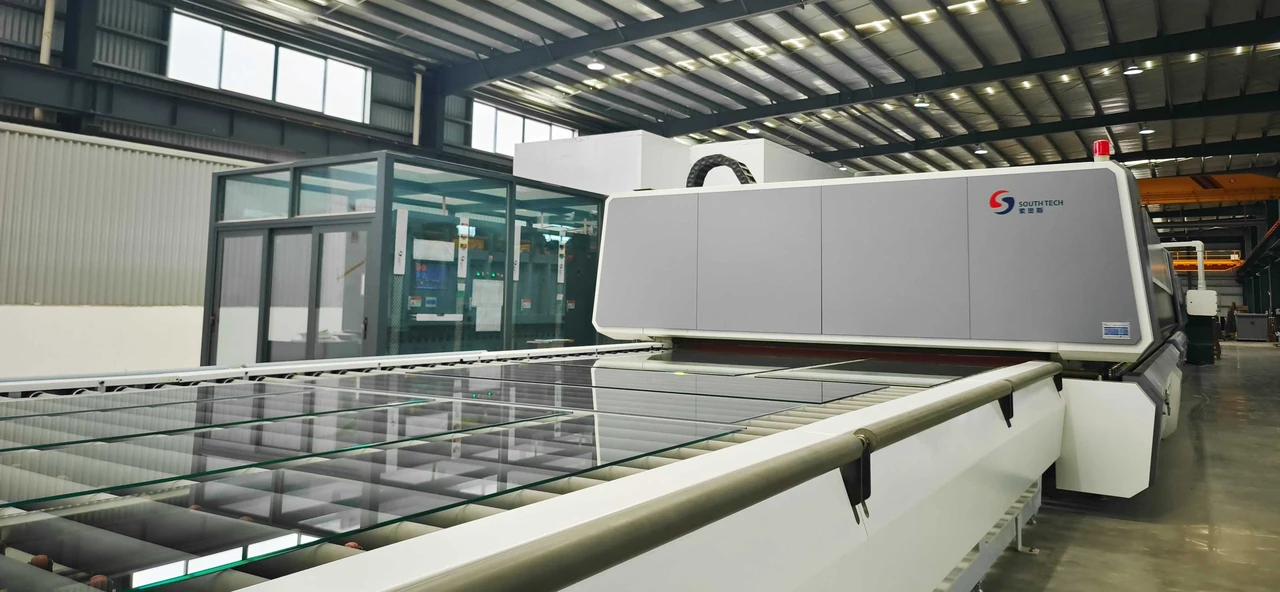

Современные линии работают в горизонтальном или вертикальном режиме. Самая распространённая — горизонтальная печь с керамическими роликами.
- Загрузка. Стекло подают на роликовый конвейер.
- Нагрев. Температура в печи поддерживается в пределах 620–680 °C (в зависимости от толщины и типа стекла). Время нагрева ориентировочно 35–50 секунд на миллиметр толщины. Для 6-мм стекла это примерно 3,5–5 минут. Важно достичь равномерной температуры по всей толщине.
- Переход в зону охлаждения. Стекло быстро перемещают в секцию с воздушными форсунками.
- Закалка (quenching). Мощные струи холодного воздуха одновременно обдувают обе поверхности. Давление и время охлаждения регулируют в зависимости от толщины: для тонкого стекла нужно более высокое давление, для толстого — более длительное время. Поверхность твердеет за считанные секунды, сердцевина остывает медленнее.
- Окончательное охлаждение. Стекло доводят до температуры, удобной для ручной или автоматической разгрузки.
После процесса стекло маркируют специальным знаком (обычно в углу) и проверяют на наличие оптических искажений и соответствие стандартам фрагментации.
Химическое упрочнение — когда термическое не подходит
Для тонкого стекла (менее 3 мм), сложных форм или изделий, которые не выдерживают высоких температур, применяют ионный обмен. Стекло погружают в расплав нитрата калия при температуре около 400–450 °C на несколько часов. Ионы натрия из поверхностного слоя замещаются более крупными ионами калия. Образуется сжимающий слой толщиной несколько десятков микрон.
Химически упрочнённое стекло может быть в 5–10 раз прочнее отожжённого, но процесс дороже и медленнее. Его часто используют для экранов смартфонов, оптики и тонких архитектурных элементов. В отличие от термического, химическое упрочнение не меняет характер разрушения так радикально — стекло всё равно может давать более острые осколки.
Сравнение термического и химического методов
| Параметр | Термическая закалка | Химическое упрочнение |
|---|---|---|
| Температура | 620–680 °C | 400–450 °C |
| Время процесса | Минуты | Часы |
| Минимальная толщина | 3–4 мм | От 0,5 мм |
| Увеличение прочности | 4–5 раз | 5–10 раз |
| Характер разрушения | Мелкие тупые осколки | Менее предсказуемый |
| Стоимость | Ниже | Выше |
Данные обобщены по промышленным стандартам EN 12150 и ASTM C1048.
Распространённые ошибки и как их избежать
Самая частая причина брака — плохая обработка краёв. Микроскопические сколы при нагреве превращаются в трещины. Вторая проблема — неравномерный нагрев. Если края перегреты, а центр холоднее, стекло деформируется или трескается. Третья — неправильный режим охлаждения. Слишком слабый поток воздуха даёт лишь термоупрочнённое стекло (прочность в 2 раза выше), а не полную закалку.
Из практики производителей: стекло с отверстиями требует более длительного нагрева на 2,5–5 %. Тонированное и Low-E стекло нуждается в снижении температуры печи на 5–25 °C и увеличении давления охлаждения. Попытки закалить уже обработанное или поцарапанное стекло почти всегда заканчиваются разрушением.
В домашних условиях даже с муфельной печью достичь равномерного быстрого охлаждения невозможно. Риск травм и разрушения изделия слишком высок.
Когда стоит обращаться к специалистам и как проверить качество
Для любых ответственных конструкций — стеклянные двери, перегородки, фасады, душевые кабины, автомобильное стекло — закалку заказывают на специализированном производстве. Там есть печи с компьютерным управлением, возможность моллирования (гибки) и сертифицированный контроль.
Качественное закалённое стекло должно:
- иметь маркировку производителя;
- проходить тест на фрагментацию (минимальное количество осколков на единицу площади согласно EN 12150);
- выдерживать перепад температур до 150–200 °C;
- не иметь видимых оптических искажений в виде «волн» или «пятен» при осмотре под определённым углом.
Спонтанное разрушение из-за включений сульфида никеля случается редко, но для критических конструкций применяют дополнительный тест heat-soak (выдержка при 280–300 °C), который выявляет большинство потенциально опасных включений.
Где применяют закалённое стекло и какие смежные решения существуют
Основные сферы: архитектурное остекление, автомобильные боковые и задние стёкла, мебель, душевые кабины, кухонные фартуки, защитные экраны. Для мест, где важно сохранить целостность проёма после разрушения, используют триплекс (ламинированное стекло) или комбинацию закалённого стекла с плёнкой.
Термоупрочнённое стекло (heat-strengthened) — промежуточный вариант. Его охлаждают медленнее, прочность возрастает примерно вдвое, а при разрушении оно даёт более крупные фрагменты, которые чаще остаются в раме. Его применяют там, где полная закалка не обязательна по нормам безопасности.
В 2025–2026 годах производители активно внедряют конвекционные печи для Low-E стекла и системы с точным инфракрасным контролем температуры. Это позволяет уменьшить оптические искажения и повысить выход качественной продукции.
Закалка стекла — процесс, который требует точного оборудования, опыта и соблюдения технологии. Попытки сделать его самостоятельно почти всегда заканчиваются потерей материала. Если нужно прочное и безопасное стекло, обращайтесь к сертифицированным производителям: они обеспечат правильную подготовку, контролируемый режим и гарантию качества.
