Багато хто, купуючи кран, фітинг чи перехідник, бачить маркування 1/2″ або 3/4″ і думає, що різниця лише в «товщині». Насправді це два різні типорозміри трубної дюймової різьби з різним умовним проходом, зовнішнім діаметром і пропускною здатністю. Неправильний вибір призводить до слабкого напору, протікань або необхідності переробляти всю ділянку.
У статті — точні розміри за стандартами, порівняння реальної витрати води, практичні сценарії з українських осель, покрокова ідентифікація та розбір найпоширеніших помилок монтажу.
Чому 1/2″ — це не 12,7 мм: номінальний розмір проти фактичного
Дюймове позначення трубної різьби (BSP/G або R) вказує не на зовнішній діаметр, а на умовний прохід труби (ДУ), до якого historically підбирали з’єднання. Система виникла в Британії, де внутрішній діаметр труби вважали «половину дюйма», а зовнішній робили більшим для міцності стінки та нарізки.
Тому:

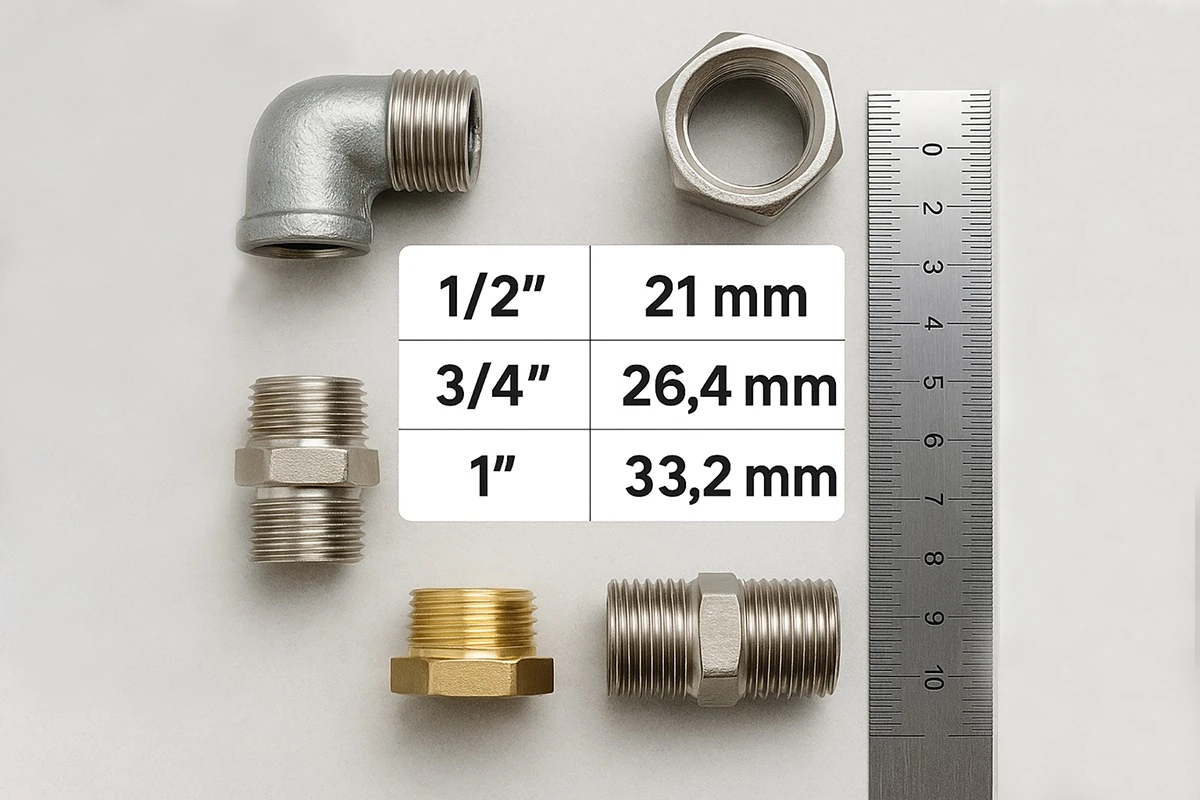

- 1/2″ (G 1/2″) має зовнішній діаметр різьби приблизно 20,96 мм;
- 3/4″ (G 3/4″) — приблизно 26,44 мм.
Різниця в діаметрі становить майже 5,5 мм — це помітно навіть на око. Якщо взяти штангенциркуль і заміряти зовнішню різьбу на крані чи згоні, ви відразу побачите, до якого розміру вона належить. Номінальний розмір важливий для підбору труби (сталева труба 1/2″ має зовнішній діаметр 21,3 мм і підходить саме під G 1/2″).
Ця плутанина — найчастіша причина, чому люди купують «не той» перехідник або намагаються накрутити метричну деталь на дюймову різьбу.
Технічне порівняння 1/2″ і 3/4″: розміри, крок і профіль
Обидва розміри належать до трубної дюймової різьби Вітворта (BSP) з кутом профілю 55°. Крок у них однаковий — 14 витків на дюйм (приблизно 1,814 мм). Саме тому існують перехідники, але самі різьби не взаємозамінні через різницю діаметрів.
Ось ключові параметри (дані за стандартами BSP, ГОСТ 6357):
| Параметр | G 1/2″ | G 3/4″ |
|---|---|---|
| Умовний прохід (ДУ) | 15 мм | 20 мм |
| Зовнішній діаметр різьби (чоловіча) | ≈ 20,96 мм | ≈ 26,44 мм |
| Діаметр отвору гайки (приблизно) | ≈ 19,0 мм | ≈ 24,5 мм |
| Кількість витків на дюйм | 14 | 14 |
| Крок різьби | 1,814 мм | 1,814 мм |
| Профіль | Whitworth 55° | Whitworth 55° |
Зверніть увагу: крок однаковий, тому головна відмінність — діаметр. Це впливає на пропускну здатність, жорсткість з’єднання та сумісність з трубою.
Існують два підтипи: G (циліндрична, BSPP) — герметизується прокладкою або герметиком на різьбі; R (конічна, BSPT) — частково самоущільнюється за рахунок форми. У побутовій сантехніці України найчастіше зустрічається G.
Як розмір різьби впливає на потік води та тиск
Переріз внутрішнього каналу в 3/4″ помітно більший. За приблизними гідравлічними розрахунками (при тиску 3–4 бар, короткій ділянці без великої кількості поворотів) 3/4″ пропускає на 50–80% більше води, ніж 1/2″, з меншими втратами тиску.
Орієнтовні значення витрати (залежить від довжини, матеріалу труби, кількості фітингів і одночасного розбору):
- 1/2″ — 15–25 л/хв у типових умовах квартири;
- 3/4″ — 30–45+ л/хв.
На практиці це означає: якщо у вас душова система з тропічним душем + ручний лійкою + ще один кран відкритий — на 1/2″ напір помітно просідає. На 3/4″ система тримає тиск краще. У приватному будинку введення зазвичай роблять 3/4″ або 1″, а розводку по поверхах — 1/2″.
Де і коли застосовують 1/2″ і 3/4″ у реальних системах
1/2″ найчастіше використовують для:
- підключення змішувачів на раковині та ванні;
- пральних та посудомийних машин;
- бойлерів невеликої потужності;
- унітазів та біде;
- окремих точок поливу.
3/4″ обирають для:
- введення води в приватний будинок або квартиру з великою кількістю точок;
- колекторних шаф та гребінок;
- живлення душових кабін з високою витратою;
- систем опалення з циркуляційним насосом (на обратці та подачі);
- поливних систем та насосних станцій.
Багато хто ставить 3/4″ на основну магістраль до колектора, а вже від колектора — 1/2″ до кожної точки. Це оптимальний баланс між витратою та вартістю.
Покрокова ідентифікація різьби на існуючій деталі
Щоб не помилитися при заміні:
- Визначте контекст — якщо це сантехніка (кран, згін, муфта, кутник), майже завжди трубна дюймова різьба.
- Для зовнішньої різьби візьміть штангенциркуль і заміряйте діаметр по вершинах витків (найширше місце). 20,5–21,5 мм → 1/2″; 26–27 мм → 3/4″.
- Якщо сумніваєтеся — заміряйте крок. Відміряйте 10 витків лінійкою, поділіть на 10. Результат близько 1,81 мм підтверджує BSP.
- Для внутрішньої різьби спробуйте накрутити відомий справний фітинг відповідного розміру (без зусиль). Або заміряйте внутрішній діаметр — він буде меншим за зовнішній на 1,5–2 мм.
- Подивіться на трубу, до якої прикручена деталь. Сталева труба з зовнішнім діаметром 21,3 мм — це 1/2″; 26,8 мм — 3/4″.
З практики: у 80% випадків достатньо заміру штангенциркулем. Різьбомір потрібен рідко — тільки коли діаметри дуже близькі або є сумніви між BSP і метричною.
Адаптери та редукції між 1/2″ і 3/4″: що важливо знати
Перехідники 1/2″ × 3/4″ — одні з найпопулярніших. Вони потрібні, коли:
- від магістралі 3/4″ треба підключити прилад на 1/2″;
- навпаки — посилити ділянку.
Важливі нюанси:
- Різке звуження (3/4″ → 1/2″) створює додатковий гідравлічний опір. Якщо витрата висока — краще уникати або використовувати плавний перехід.
- Якісні перехідники з латуні або нержавійки тримають тиск краще за силумін.
- При монтажі обов’язково використовуйте герметик або ФУМ-стрічку (в правильному напрямку для конічної різьби).
Якщо перехідник стоїть у важкодоступному місці — краще одразу поставити якісний латунний, а не найдешевший.
Типові помилки при роботі з 1/2″ і 3/4″ та як їх уникнути
Найчастіші проблеми:
- Спроба закрутити метричну деталь на дюймову різьбу (профілі та кроки не збігаються — зриває витки).
- Надмірне затягування ключем — латунні фітинги тріскаються, особливо при повторному монтажі.
- Недостатня кількість герметика або неправильне намотування ФУМ-стрічки (підтікання через 2–3 місяці).
- Ігнорування типу різьби (G vs R) — на конічній різьбі стрічка працює інакше.
- Купівля перехідника «на око» без заміру.
З практики монтажу: більшість протікань після ремонту виникає саме через економію на герметику або спробу «дотягнути» вже зібране з’єднання.
Герметизація різьбових з’єднань: перевірені методи
Для циліндричної різьби G найкраще працює комбінація: прокладка (де передбачена) + тонкий шар анаеробного герметика або спеціальної пасти (типу Unipak, Fermit). ФУМ-стрічка теж підходить, але її треба намотувати щільно і в правильну сторону.
Для конічної різьби R можна використовувати тільки герметик на різьбі або ФУМ (з невеликим зусиллям при затягуванні). Силіконові герметики для різьби не призначені — з часом вони вимиваються або тверднуть.
Після складання обов’язково перевірте з’єднання під тиском протягом 10–15 хвилин. Якщо з’являються краплі — розберіть, очистіть і переберіть.
Правильний вибір між 1/2″ і 3/4″ — це не лише про сумісність фітингів. Це про стабільний напір у кранах, відсутність зайвого шуму в трубах, меншу ймовірність протікань і довговічність усієї системи. Якщо сумніваєтеся в ідентифікації або плануєте складну розводку — краще один раз заміряти все штангенциркулем і проконсультуватися з досвідченим сантехніком, ніж потім переробляти ділянку.
