Міжфазне замикання: механізм, наслідки та захист

Міжфазне замикання — один із найпоширеніших і найнебезпечніших видів короткого замикання в трифазних електричних мережах. Воно виникає, коли дві фази з’єднуються між собою через низький опір, і супроводжується стрімким зростанням струму, падінням напруги та тепловими і електродинамічними впливами на обладнання.

У розподільних мережах 6–35 кВ та промислових установках саме двофазні короткі замикання становлять значну частку аварій. На відміну від однофазних замикань на землю, міжфазне замикання майже завжди вимагає миттєвого відключення пошкодженої ділянки. Розуміння його фізики, причин і методів захисту дозволяє значно знизити ризик пошкодження трансформаторів, кабелів і електродвигунів.

Нижче розглянуто механізм явища, способи розрахунку струмів, особливості захисту та типові помилки, з якими стикаються експлуатаційники.

Що саме відбувається при міжфазному замиканні

Міжфазне (двофазне) коротке замикання — це аварійний режим, при якому дві фазні жили або проводи з’єднуються між собою з опором, близьким до нуля. Напруга між фазами (лінійна) у мережі 0,4 кВ становить 380 В, у мережах 6–10 кВ — 6–10 кВ, тому струм КЗ сягає тисяч і навіть десятків тисяч ампер.

На відміну від трифазного КЗ, тут задіяні лише дві фази. Струм у пошкоджених фазах значно більший за номінальний, а в непошкодженій фазі — близький до нуля або до струму навантаження. Напруга між пошкодженими фазами падає майже до нуля, а між непошкодженою фазою і пошкодженими зростає.

У мережах з ізольованою або компенсованою нейтраллю міжфазне замикання часто розвивається з однофазного замикання на землю: дуга або перенапруга пробиває ізоляцію другої фази. У мережах із глухозаземленою нейтраллю двофазне КЗ може виникати безпосередньо.

Важливо розрізняти чисте міжфазне замикання (без участі землі) і двофазне замикання на землю. Останнє зазвичай супроводжується ще більшими струмами і складнішою поведінкою системи.

Фізичний механізм і величина струмів

Коли дві фази замикаються, утворюється контур з малим опором. Струм визначається напругою джерела та повним опором кола до місця пошкодження. Для симетричних складових використовують формули методу симетричних складових.

Початковий струм двофазного КЗ (без урахування аперіодичної складової) приблизно становить:

I_к2 ≈ (√3 / 2) · I_к3

де I_к3 — струм трифазного КЗ у тій самій точці. Більш точно:

I_к2 = √3 · U_ф / (Z₁ + Z₂)

де U_ф — фазна напруга, Z₁ і Z₂ — опори прямої та зворотної послідовностей до місця замикання.

Ударний струм (максимальне миттєве значення) може перевищувати періодичну складову в 1,6–2,5 рази залежно від постійної часу кола. Температура в місці дуги досягає 15 000–20 000 °C, що спричиняє випаровування металу, утворення ударної хвилі та можливий вибух оболонки кабелю чи комірки.

Електродинамічні сили між проводами або жилами пропорційні квадрату струму і можуть деформувати шини, руйнувати ізолятори та пошкоджувати обмотки трансформаторів.

Типові причини виникнення

У повітряних лініях електропередачі міжфазне замикання найчастіше спричиняють:

• падіння дерев або гілок на проводи;
• наближення проводів через ожеледь, сильний вітер або коливання;
• перекриття ізоляції птахами або сторонніми предметами;
• механічне пошкодження при ремонтних роботах.

У кабельних лініях основні фактори — старіння ізоляції, механічні пошкодження при земляних роботах, заводські дефекти або перегрів через перевантаження. У розподільних щитах і комірках КРУ — недостатні ізоляційні проміжки, потрапляння вологи, неправильний монтаж або пошкодження шин при коротких замиканнях у сусідніх комірках.

У електродвигунах міжфазне замикання часто починається з міжвиткового і поширюється на сусідні фази через високу температуру.

З практики експлуатації розподільних мереж 10 кВ відомо, що значна частина міжфазних КЗ у кабельних лініях виникає після тривалої роботи з однофазним замиканням на землю, коли перенапруги в непошкоджених фазах поступово руйнують ізоляцію.

Наслідки для обладнання та системи

Термічна дія струму КЗ визначається інтегралом Джоуля I²t. Навіть короткочасне протікання струму в кілька кілоампер може розплавити жили кабелю, пошкодити контакти вимикачів і викликати пожежу.

Електродинамічні сили здатні зігнути шини, зруйнувати ізолятори та пошкодити обмотки трансформаторів. У мережах середньої напруги міжфазне КЗ часто супроводжується дуговим розрядом у комірці, що призводить до вибуху і необхідності заміни всього обладнання відсіку.

На рівні енергосистеми двофазне КЗ спричиняє глибоке зниження напруги, що може призвести до порушення стійкості генераторів і каскадного розвитку аварії. Споживачі відчувають провал напруги або повне відключення.

Окремо варто відзначити небезпеку для персоналу: дуга при міжфазному замиканні виділяє інтенсивне ультрафіолетове і інфрачервоне випромінювання, а також ударну хвилю, здатну завдати травм навіть на відстані кількох метрів.

Розрахунок струмів міжфазного короткого замикання

Розрахунок виконують згідно з ДСТУ IEC 60909 та галузевими інструкціями. Основні етапи:

1. Складання розрахункової схеми з параметрами елементів у відносних або іменованих одиницях.
2. Приведення опорів до однієї базисної напруги або потужності.
3. Визначення опорів прямої (Z₁) і зворотної (Z₂) послідовностей до місця КЗ.
4. Обчислення початкового струму за формулою, наведеною вище.
5. Визначення ударного струму з урахуванням коефіцієнта удару k_у.

Для мереж до 1 кВ обов’язково враховують активний опір, бо він суттєво впливає на величину струму. У мережах вище 1 кВ часто нехтують активним опором, якщо похибка не перевищує 10–15 %.

Мінімальний струм двофазного КЗ потрібен для перевірки чутливості релейного захисту. Максимальний — для вибору комутаційної апаратури та перевірки електродинамічної стійкості.

Засоби захисту від міжфазних замикань

Основний захист у мережах 6–35 кВ — максимальний струмовий захист (МСЗ) і струмова відсічка. Струмова відсічка діє миттєво і відключає КЗ у зоні своєї дії. МСЗ має витримку часу і забезпечує селективність.

Для ліній з двостороннім живленням застосовують диференційний захист або спрямований струмовий захист. У кабельних лініях часто використовують диференційно-фазний захист.

У мережах 0,4 кВ захист забезпечують автоматичні вимикачі з характеристиками B, C або D і плавкі запобіжники. Важливо, щоб струм відключення апарата перевищував очікуваний струм КЗ, а час спрацювання був мінімальним.

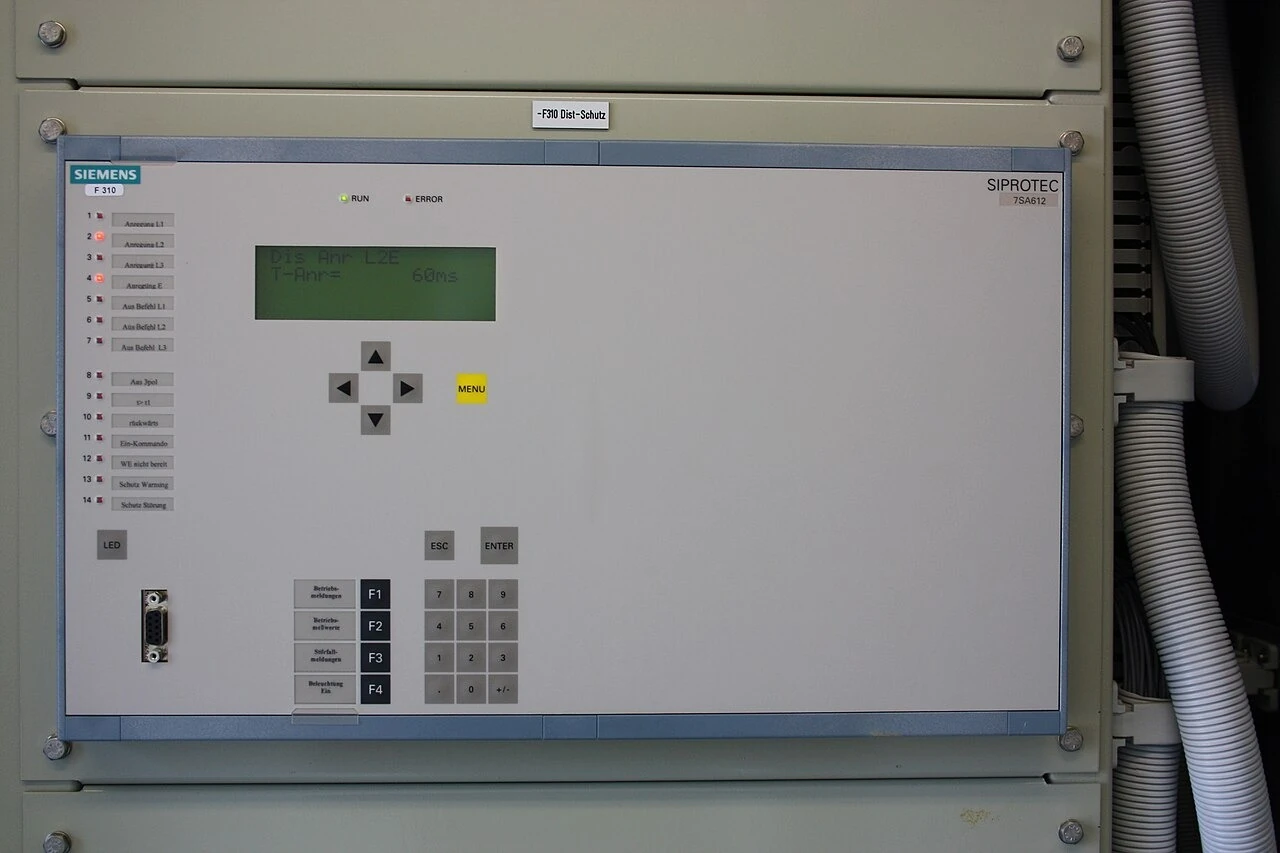

Сучасні мікропроцесорні термінали дозволяють реалізувати кілька ступенів захисту, вимірювати симетричні складові та фіксувати осцилограми аварійних процесів, що значно спрощує аналіз причин.

Поширені помилки та міфи

Одна з найчастіших помилок — вважати, що міжфазне замикання завжди має більший струм, ніж трифазне. Насправді в багатьох точках мережі струм двофазного КЗ може бути близьким або навіть дещо меншим, але все одно залишається небезпечним.

Інший міф — що захист від однофазних замикань на землю автоматично захищає від міжфазних. Це не так. Пристрої контролю ізоляції та захисту від ОЗЗ не реагують на чисте міжфазне КЗ.

Багато хто недооцінює вплив аперіодичної складової. При розрахунку комутаційної здатності вимикачів необхідно враховувати повний ударний струм, а не лише періодичну складову.

У реальних кейсах часто трапляється ситуація, коли після відключення міжфазного КЗ персонал одразу вмикає лінію без перевірки, що призводить до повторного КЗ і ще більших пошкоджень.

Дії при підозрі на міжфазне замикання

Якщо спрацював захист і відключилася лінія або трансформатор:

• не вмикайте обладнання повторно без огляду;
• перевірте показання фіксаторів аварійних подій і осцилограми;
• огляньте місце можливого пошкодження (комірки, кабельні муфти, опори ЛЕП);

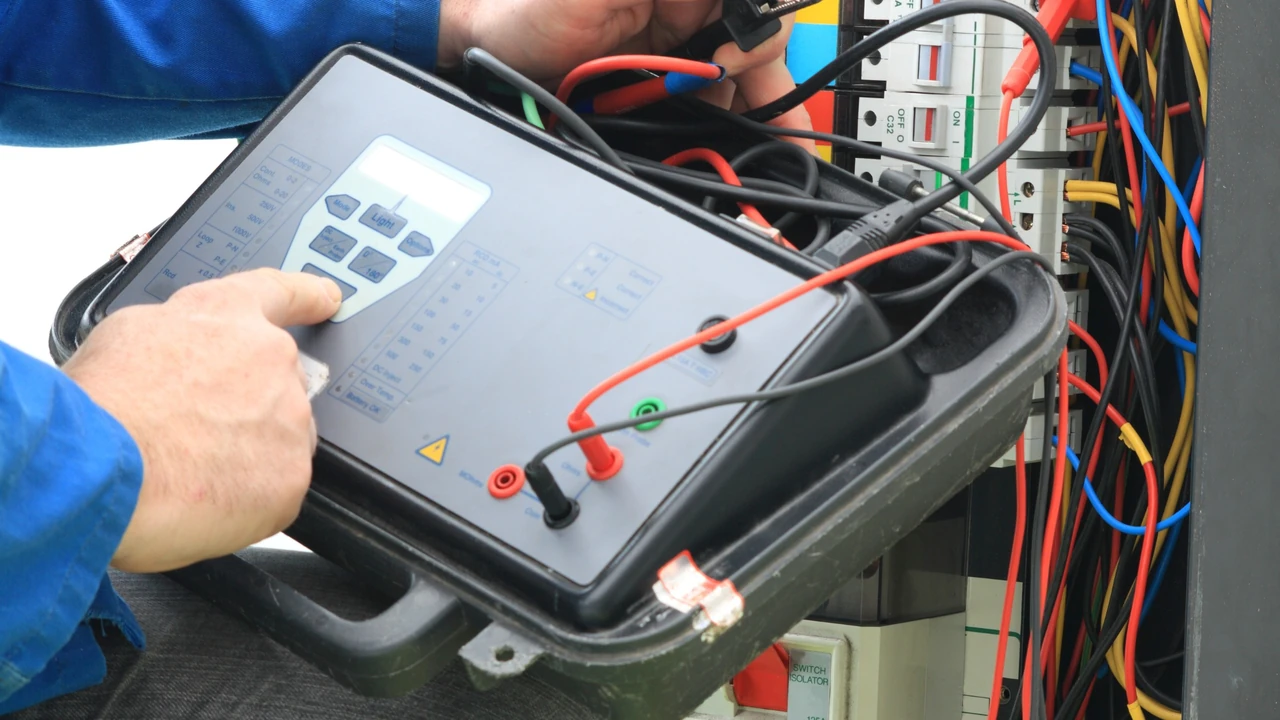

• виміряйте опір ізоляції фаз між собою і відносно землі;
• лише після усунення причини дозволено пробне ввімкнення.

У випадку дугового КЗ у КРУ необхідно негайно евакуювати персонал із небезпечної зони і дочекатися повного розсіювання газів.

Міжфазне замикання залишається одним із ключових факторів ризику в електроенергетиці. Глибоке розуміння його природи, правильний розрахунок струмів і грамотне налаштування захисту дозволяють мінімізувати як матеріальні збитки, так і загрозу для людей. Регулярний аналіз аварійних подій і своєчасна заміна застарілого обладнання — найефективніші способи зменшити ймовірність таких аварій.
