Патрон на шуруповерті Bosch зношується швидше за інші вузли: кулачки втрачають хват, з’являється биття, а в гіршому випадку він просто заклинює. Зняти його можна самостійно за 10–20 хвилин, якщо знати правильний напрямок різьби і не ламати шестерні редуктора.
Більшість моделей Bosch (від побутових GSR до професійних GSB) мають різьбове кріплення з фіксуючим гвинтом лівої різьби. Саме через нього виникає найбільше помилок. Нижче — перевірена послідовність дій, яка працює на звичайних і безщіткових інструментах, плюс варіанти для заклинених і пошкоджених патронів.
Окремо розберемо, як підібрати новий патрон під вашу модель і чому іноді краще віддати інструмент у сервіс.
Коли патрон дійсно треба знімати
Не кожне «биття» означає негайну заміну. Кулачки можуть просто засмітитися стружкою або втратити змазку. Але є чіткі ознаки, коли зняття неминуче:
- свердло або біта прокручується під навантаженням навіть при сильному затягуванні;
- патрон не відкривається або відкривається з великим зусиллям;
- з’явився люфт кулачків більше 0,5 мм;
- потрібно встановити патрон іншого типу (наприклад, ключовий замість швидкозатискного) або більшого діапазону затиску;
- після падіння інструмента патрон «перекосило».
На акумуляторних Bosch GSR 12V-15, GSR 18V-55 і подібних патрон часто служить 3–5 років при побутовому використанні. На професійних ударних моделях строк коротший — іноді 1–2 роки при щоденній роботі з металом.
Як визначити тип кріплення на вашому Bosch
Перед початком роботи подивіться на сам патрон. На корпусі майже завжди є маркування.
Найпоширеніше на шуруповертах Bosch — різьба 1/2″-20 UNF (діаметр 12,7 мм, 20 витків на дюйм). Рідше зустрічається 3/8″-24 UNF на компактних моделях. Конус Морзе (B10, B12, B16) на акумуляторних шуруповертах майже не використовується — це більше доля мережевих дрилів і верстатів.
Якщо всередині патрона (коли кулачки повністю розведені) видно головку гвинта — це класичне різьбове кріплення з фіксатором. Саме такий варіант стоїть на 90 % побутових і напівпрофесійних Bosch.
| Тип кріплення | Маркування | Як знімається | Частота на Bosch |
|---|---|---|---|
| Різьбове з гвинтом | 1/2″-20 UNF або 3/8″-24 | Гвинт за годинниковою + патрон проти | Найпоширеніше |
| Чисте різьбове | М12×1,25 або UNF | Тільки проти годинникової | Рідко |
| Конус Морзе | B10, B12, B16 | Збиванням вздовж осі | Майже не зустрічається |
Джерело: офіційні каталоги Bosch Professional та практика сервісів 2024–2026 рр.
Що підготувати перед роботою
Інструменти потрібні мінімальні, але якісні:
- хрестова викрутка PH2 (або Torx T20/T25 на деяких професійних моделях);
- Г-подібний шестигранник 8–10 мм (краще 10 мм з довгим плечем);
- молоток середньої ваги або киянка;
- проникаюче мастило (WD-40 або аналог);
- ганчірка, рукавички, захисні окуляри.
Акумулятор обов’язково зніміть. Якщо інструмент мережевий — витягніть вилку з розетки. Патрон має бути холодним. Працювати одразу після свердління небезпечно: гарячий метал розширюється і ще сильніше «прихоплює» різьбу.
Якщо на моделі є кнопка блокування шпинделя — використовуйте її. На багатьох Bosch Professional є отвір у шийці шпинделя під сталевий штифт діаметром 5 мм. Це офіційний спосіб зафіксувати вал, описаний у інструкціях GSB 21-2 RE та подібних.
Стандартний спосіб зняття патрона
Цей метод працює на більшості акумуляторних і мережевих Bosch, включаючи серії GSR, GSB, PSR.
- Повністю розведіть кулачки. У глибині має з’явитися головка фіксуючого гвинта.
- Очистіть поглиблення від стружки і пилу. Вставте викрутку і обертайте за годинниковою стрілкою. Гвинт має ліву різьбу — це спеціально зроблено, щоб він не відкручувався під час роботи в прямому напрямку.
- Якщо гвинт не йде, капніть мастило і зачекайте 5–10 хвилин. Іноді допомагає легкий удар по ручці викрутки.

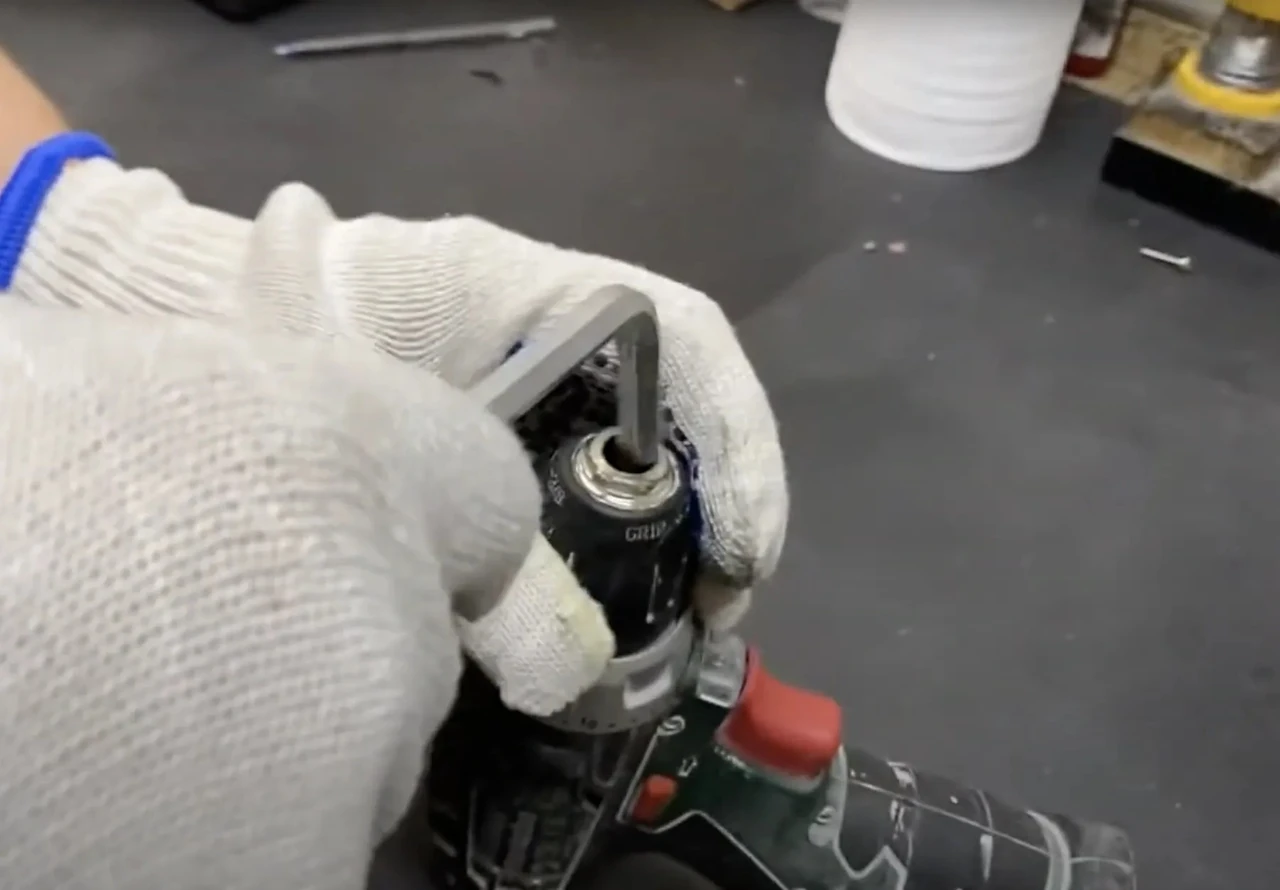

- Після викручування гвинта затисніть короткий кінець шестигранника в кулачках якомога глибше. Довгий кінець має виступати перпендикулярно осі.
- Переведіть інструмент на першу швидкість і режим свердління (максимальний момент). Якщо є блокування шпинделя — увімкніть його.
- Покладіть шуруповерт на міцну поверхню. Різким ударом молотка по довгому кінці шестигранника прокрутіть патрон проти годинникової стрілки.
- Після першого зриву різьби патрон зазвичай відкручується руками.
Важливо бити саме різко. Плавне зусилля часто просто прокручує двигун або ламає пластикові шестерні планетарного редуктора.
Що робити, якщо патрон заклинив
Заклинювання — найчастіша проблема після кількох років роботи. Різьба «прикипає» через пил, вологу і вібрацію.
Спочатку щедро залийте місце стику патрона і корпусу проникаючим мастилом. Зачекайте 15–20 хвилин. Потім повторіть ударний метод.
Якщо не допомагає — нагрійте патрон будівельним феном до 80–100 °C (не більше, щоб не пошкодити пластик корпусу). Тепло розширює метал і розм’якшує залишки фіксатора різьби.
У крайньому випадку доводиться розбирати корпус. Знімаєте кришку редуктора, дістаєте шпиндель у зборі з патроном і вже тоді відкручуєте його трубним ключем, зафіксувавши вал у лещатах через м’які прокладки. Цей спосіб ризикований: можна пошкодити підшипники або шестерні. На безщіткових моделях (наприклад, GSR 18V-90 C) доступ до шпинделя складніший, тому багато хто після двох-трьох невдалих спроб віддає інструмент у сервіс.
З практики: на застарілих PSR і деяких GSB патрон іноді сидить настільки міцно, що доводиться зрізати його болгаркою, залишаючи різьбу вала цілою. Це вже «хірургія», і після неї вал треба ретельно очистити.
Як правильно встановити новий патрон
Новий патрон має точно відповідати різьбі. Для більшості Bosch шукайте 1/2″-20 UNF з діапазоном затиску 1,5–13 мм. Оригінальні патрони Bosch Professional коштують дорожче, але тримають краще і мають точніше центрування.
- Наживіть патрон на різьбу руками.
- Затягніть його тим самим шестигранником, але вже за годинниковою стрілкою, кількома легкими ударами.
- Встановіть фіксуючий гвинт, обертаючи його проти годинникової стрілки (ліва різьба). Бажано нанести краплю фіксатора різьби середньої міцності.
- Перевірте, чи немає биття: затисніть довге свердло і увімкніть інструмент на середніх обертах.
Момент затягування на професійних моделях Bosch становить приблизно 30–70 Н·м залежно від серії. Перетягувати не варто — можна зірвати різьбу вала.
Поширені помилки, через які ламають інструмент
- Крутять фіксуючий гвинт проти годинникової стрілки. Шліци зриваються, і тоді доводиться свердлити гвинт.
- Намагаються відкрутити патрон руками без удару. На прикипілій різьбі це майже неможливо і часто призводить до прокручування шестерень.
- Б’ють молотком безпосередньо по корпусу патрона. З’являються тріщини, і новий патрон уже не стане рівно.
- Забувають зняти акумулятор. Випадкове натискання кнопки під час роботи з ключем — реальний ризик травми.
- Ставлять патрон з іншою різьбою «на око». Він або не накрутиться, або зірве різьбу вала.
Ще одна типова ситуація: після зняття патрона людина бачить, що різьба на валу пошкоджена. У цьому випадку дешевше купити новий редуктор у зборі, ніж намагатися відновити вал.
Коли варто віддати шуруповерт у сервіс
Якщо інструмент на гарантії — однозначно в офіційний сервіс Bosch. Самостійне втручання гарантію анулює.
Також краще звернутися до майстрів, коли:
- патрон повністю розбитий і не тримає навіть шестигранник;
- на безщітковому двигуні немає доступу до шпинделя без повного розбирання електроніки;
- після кількох спроб різьба почала «слизати»;
- потрібна заміна патрона на моделі з системою Auto-Lock або Power-Change.
Вартість роботи в сервісі зазвичай 300–700 грн плюс сам патрон. Це дешевше, ніж новий шуруповерт, і гарантує правильне центрування.
Патрон — витратний елемент. Якщо ви регулярно працюєте з металом або бетоном, тримайте запасний оригінальний або якісний аналог під рукою. Правильне зняття і встановлення займає менше часу, ніж пошук сервісу, і дозволяє продовжити життя інструменту ще на кілька сезонів.
