Правильне визначення фази та нуля — базова навичка для будь-яких робіт з електропроводкою. Без цього неможливо безпечно підключити розетку, замінити вимикач чи перевірити справність мережі. У побутових мережах України напруга становить 220–230 В, і помилка може призвести до короткого замикання або удару струмом.
Фаза — це провідник, по якому струм надходить до споживача. Нуль — зворотний шлях, яким струм повертається до джерела. У сучасних установках додається ще захисне заземлення. Розберемо, як їх відрізнити надійно, з урахуванням українських стандартів і реальних умов старої та нової проводки.
Методи, описані нижче, перевірені на практиці: від найпростішого візуального до точного вимірювання мультиметром. Усі рекомендації враховують вимоги безпеки та актуальні норми ДСТУ, що відповідають IEC.
Що таке фаза, нуль і заземлення: механізм роботи мережі
У однофазній мережі 220 В працюють три провідники. Фазний (позначається L) перебуває під потенціалом відносно землі. Саме він «несе» напругу. Нульовий (N) має потенціал, близький до нуля, і замикає коло. Захисний (PE) підключений до контуру заземлення і спрацьовує лише при аварії, відводячи струм у землю.
Струм тече тільки тоді, коли між фазою і нулем є різниця потенціалів. Якщо торкнутися фази, а тіло має контакт із землею, виникає небезпечна ситуація. Нуль у нормальному режимі безпечний, але при обриві або неправильному підключенні може опинитися під напругою.
У трифазних мережах (380 В) з’являються три фази — L1, L2, L3. Для домашніх робіт найчастіше достатньо однофазної схеми.
Кольорове маркування проводів за стандартами України
З 2011 року в Україні діє стандарт, гармонізований з IEC 60446. Він чітко розподіляє кольори:
- Фаза (L) — коричневий (основний), також допускаються чорний, сірий, білий, червоний.
- Нуль (N) — синій або блакитний.
- Заземлення (PE) — жовто-зелений (смугастий).
У старих будинках радянського періоду маркування часто відсутнє або не відповідає нормам. Там можна зустріти білі, чорні або навіть жовті жили без чіткого розподілу. Тому колір — лише перший орієнтир, а не гарантія.
У трипровідному кабелі ВВГ 3×1,5 або 3×2,5 зазвичай: коричневий — фаза, синій — нуль, жовто-зелений — земля. Якщо бачите синій провід — майже завжди це нуль. Жовто-зелений ніколи не використовують як робочий.
| Провідник | Літерне позначення | Колір за ДСТУ/IEC | Напруга відносно землі |
|---|---|---|---|
| Фаза | L | Коричневий, чорний, сірий | ~220–230 В |
| Нуль | N | Синій, блакитний | ~0–5 В |
| Заземлення | PE | Жовто-зелений | ~0 В |
Джерело: ДСТУ, гармонізований з IEC 60446 (стан на 2026 рік).

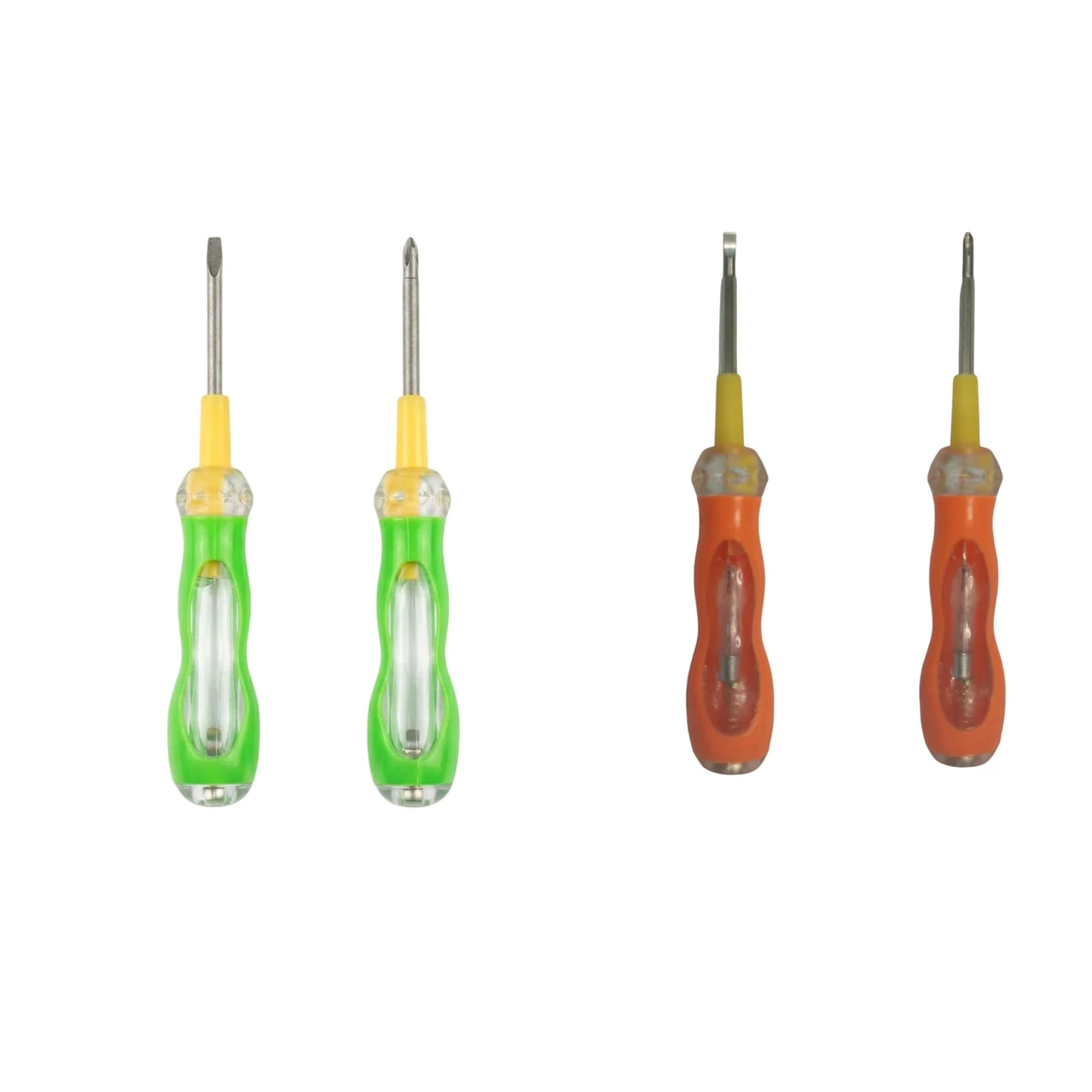

Як визначити фазу індикаторною викруткою
Індикаторна викрутка — найдоступніший інструмент. Усередині — високоомний резистор і неонова лампочка (або світлодіод). Принцип простий: тіло людини замикає коло через контакт на торці ручки.
Порядок дій:
- Перевірте справність викрутки: торкніться жалом відомої фази в робочій розетці, тримаючи палець на контактній пластині. Лампочка має засвітитися.
- Візьміть викрутку за ізольовану ручку. Великий палець притисніть до металевого контакту на торці.
- По черзі торкайтеся жалом до оголених жил або вставте в отвори розетки.
- Світиться — фаза. Не світиться — нуль або заземлення.
Важливо: ніколи не торкайтеся металевого жала. Працюйте сухими руками. Якщо викрутка світиться на обох контактах розетки — можлива помилка полярності або обрив нуля.
Сучасні моделі з батарейкою і світлодіодами часто мають додаткові функції: безконтактне визначення напруги та перевірку цілісності ланцюга. Вони зручніші, але класична неонова залишається надійною через відсутність елементів живлення.

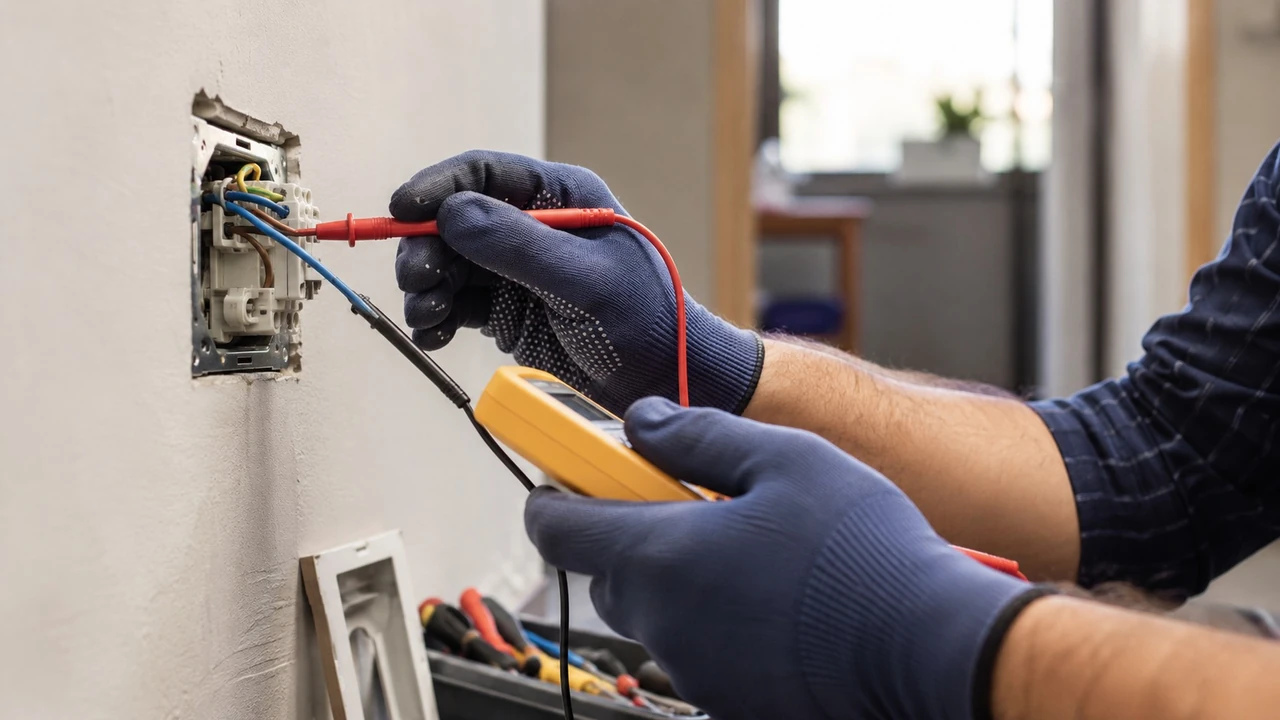

Визначення фази і нуля мультиметром
Мультиметр дає точні показники і дозволяє відрізнити нуль від заземлення. Встановіть перемикач у режим вимірювання змінної напруги (V~) з діапазоном 600–750 В.
Алгоритм для розетки з трьома контактами:
- Один щуп (чорний) зафіксуйте на заземленні або відомому нулі.
- Червоним щупом по черзі торкайтеся інших контактів.
- Показник близько 220–230 В — фаза.
- Показник 0–5 В між нулем і землею — норма. Якщо більше 10–15 В, є проблеми з контактом або обривом.
Між фазою і нулем завжди має бути повна напруга мережі. Між фазою і землею — теж близько 220 В (якщо заземлення справне). Між нулем і землею — майже нуль.
Цей спосіб особливо корисний у старих щитках, де кольори переплутані, і в генераторах, де поняття «нуль» іноді відсутнє (в однофазних інверторних моделях часто дві фази).
Поширені помилки та міфи
Багато хто вважає, що синій провід завжди нуль. У старій проводці це не так. Інший міф — що індикаторна викрутка визначає нуль. Вона показує лише наявність напруги. Нуль і землю вона не розрізняє.
Часта помилка — працювати під напругою без перевірки. Навіть якщо автомат вимкнений, можливий зворотний струм від сусідів або несправний нуль. Завжди перевіряйте наявність напруги перед роботою.
Не використовуйте «народні» методи з картоплею, лампочкою без патрона чи вологою рукою. Вони небезпечні і неточні. Єдиний безпечний спосіб без інструментів — правильне кольорове маркування в новій проводці. У всьому іншому потрібні прилади.
Ще одна типова ситуація: після ремонту індикатор світиться на нулі. Причина — обрив нуля в щитку або переплутані проводи. У такому випадку мережа працює через землю, що небезпечно.
Що робити, якщо інструментів немає
У критичній ситуації орієнтуйтеся лише на колір і схему щитка. Відкрийте розподільний щит (після вимкнення ввідного автомата). Знайти нульову шину просто: до неї підходять сині проводи. Фазні йдуть через автомати.
Якщо кабель новий і маркований — довіряйте кольору. Якщо старий — краще не ризикувати. Попросіть у сусідів індикаторну викрутку або купіть найпростішу (вартість 40–80 грн). Це дешевше і безпечніше, ніж експерименти.
Для тимчасової перевірки можна використати контрольну лампу (патрон з двома проводами і лампою 25–40 Вт). Один кінець на відому землю, інший — на перевіряємий провід. Світиться — фаза. Але цей спосіб менш безпечний і вимагає досвіду.
Коли варто звернутися до фахівця
Якщо після всіх перевірок напруга між нулем і землею перевищує 10 В, або індикатор світиться на обох контактах — викликайте електрика. Такі симптоми вказують на обрив нуля, неправильне підключення або проблеми в загальній мережі будинку.
Також звертайтеся, якщо плануєте змінювати схему щитка, підключати потужне обладнання чи працювати в трифазній мережі. Самостійні експерименти з PEN-провідником (комбінований нуль+земля) у старих системах особливо ризиковані.
З практики спеціалістів: більшість аварій у квартирах виникають саме через неправильне визначення фази під час самостійного ремонту. Краще витратити час на перевірку, ніж потім відновлювати проводку.
Визначення фази і нуля — не складна процедура, якщо дотримуватися послідовності і мати мінімальний інструмент. Почніть з кольорового маркування, підтвердіть індикаторною викруткою, а для точності використайте мультиметр. Так ви уникнете більшості типових помилок і збережете безпеку мережі.
