Як визначити фазу і нуль: безпечна перевірка вдома

Фаза — це жила під напругою відносно землі. Нуль замикає коло і в справній мережі майже не має потенціалу. Переплутати їх легко: у старих квартирах кольори брешуть, у нових — індикатор іноді «бачить» напругу там, де її немає.

Найшвидший спосіб — індикаторна викрутка: світиться лише на фазі. Точніший — мультиметр у режимі змінної напруги: між фазою і нулем має бути близько 230 В. Колір ізоляції можна брати лише як підказку, а не як доказ.

Нижче — як перевірити розетку, вимикач і коробку без саморобних «контрольок», як відрізнити нуль від заземлення і що робити, коли прилад показує дивні цифри.

Чому колір ізоляції — лише підказка, а не доказ

За чинними правилами маркування провідників (ДСТУ EN 60445, гармонізований з IEC 60445) фаза в однофазній мережі має бути коричневою, нуль — синім, захисний провідник PE — жовто-зеленим. У трифазній лінії прийнято L1 коричневий, L2 чорний, L3 сірий. Це зручно, поки хтось перед вами не «поправив» проводку ізолентою іншого кольору.

З практики електрики в хрущовках і приватних будинках 1970–90-х років постійно бачать одну й ту саму картину: усі жили білі або сірі, нуль колись був чорним, фазу тягнули червоним або взагалі тим, що лишилось у бухті. Алюміній АПВ без кольорової ізоляції досі стоїть у тисячах щитків. Після косметичного ремонту «майстер» міг посадити синю жилу на фазу — і наступний, хто повірить кольору, отримає удар.

Тому правило просте: колір підказує, прилад підтверджує. Якщо кольори збіглися з таблицею — добре, але перед підключенням люстри, бойлера чи дифавтомата все одно вимірюйте.

Джерело: ДСТУ EN 60445 / IEC 60445; типові схеми житлових мереж України.

Жовто-зелений колір за стандартом заборонено використовувати для будь-чого, крім PE. Якщо бачите таку жилу на клемі автомата як «робочий нуль» — схему вже зламали. Не продовжуйте цю помилку.

Що насправді відбувається між фазою і нулем

Побутова мережа — змінний струм 50 Гц. З 1 липня 2025 року в Україні номіналом вважають 230 В між фазою і нулем і 400 В між фазами (раніше в побуті казали 220/380 В). Допустимий діапазон для споживача — орієнтовно 207–253 В. Це не означає, що «в розетку додали 10 вольт»: більшість мереж і раніше трималася близько до 230. Змінився саме стандарт, щоб синхронізуватися з європейською енергосистемою.

На підстанції вторинна обмотка трансформатора зібрана «зіркою». Середина зірки заземлена — це і є нульова точка. Від неї йде нейтраль (N). Від кінця однієї обмотки — фаза (L). Між ними — ті самі 230 В. Захисний провідник PE не призначений нести робочий струм: він з’єднує корпуси приладів із землею, щоб при пробої ізоляції спрацював автомат або ПЗВ, а не тіло людини.

Важливий наслідок: нуль не є безпечним сам по собі. Якщо нуль обірветься ближче до щитка, а навантаження лишиться увімкненим, на «нульовій» клемі розетки з’явиться фазний потенціал через спіраль чайника чи блок живлення. Індикатор тоді світиться в обох гніздах. Це класична аварія «відгорів нуль», а не «дві фази в квартирі».

У більшості старих багатоповерхівок стоїть система TN-C: нуль і захист об’єднані в один PEN до щитка на поверсі. Окремої «землі» в розетці немає — лише два отвори. Нові будинки частіше мають TN-C-S або TN-S: у розетці вже три контакти, жовто-зелений іде окремо. Плутати N і PE в такій схемі небезпечно: робочий струм піде по корпусах і трубах.

Індикаторна викрутка: швидкий спосіб і його пастки

Неонова викрутка-пробник — найдешевший і найзрозуміліший інструмент. Усередині жало, резистор на сотні кілоом або мегаом, неонова лампа і металевий контакт на торці ручки. Коло замикається через тіло людини на землю. Струм крихітний, лампа спалахує, якщо на жилі є потенціал відносно землі — тобто це фаза.

1. Перевірте сам індикатор на завідомо живій розетці: лампа має чітко загорітися. Мертвий пробник гірший за відсутність приладу — він дає хибне відчуття безпеки.
2. Тримайте ручку за ізоляцію. Великим пальцем торкніться металевого кружка на торці. Без цього контакту дешеві моделі не світяться навіть на фазі.
3. Вставте жало в одне гніздо розетки, потім у друге. Світиться — фаза. Не світиться — нуль або PE, або немає напруги взагалі.
4. На оголеній жилі працюйте так само: жало до металу жили, палець на торці. Ізоляцію знімайте лише після вимкнення автомата; перевірка під напругою — коротким дотиком, стоячи на сухому, однією рукою.

Індикатор не вміє відрізнити нуль від заземлення: обидва не світяться. Він також бреше на наведеній напрузі. Довгий провід, що лежить поруч із фазним у штробі, набирає «фантом» 30–80 В. Неон слабко мигає, і людина вирішує, що це фаза. У яскравому світлі спалах можна не помітити — тоді вже хибний «нуль».

Цифрові викрутки з екраном зручніші: показують орієнтовні вольти. Але дешеві моделі з батарейкою так само ловлять наводку. Якщо цифра стрибає, а лампа ледь жевріє — не робіть висновку, візьміть мультиметр.

Двополюсний покажчик напруги (контакт «фаза–фаза» або «фаза–нуль» двома щупами) надійніший за викрутку: він не залежить від вашого тіла і слабше реагує на наводку. Для щитка і введення це вже мінімально гідний інструмент.

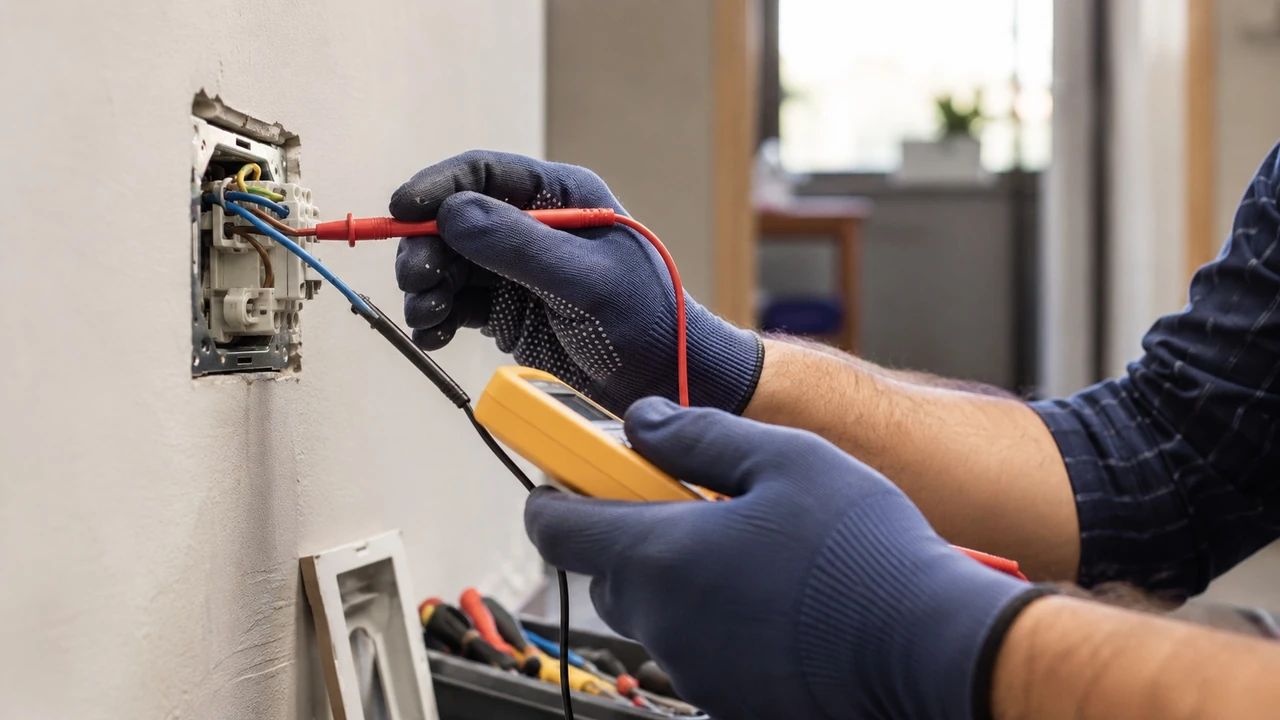

Мультиметр: як не переплутати фазу, нуль і землю

Мультиметр дає цифру, а не «світиться / не світиться». Перед роботою поставте перемикач на змінну напругу (V~ або ACV), діапазон 600 або 750 В — не 20 В і в жодному разі не ампери. Червоний щуп у гніздо V, чорний у COM. Переплутаний режим струму на живій розетці спалює запобіжник приладу, а в гіршому випадку — дає дугу.

Розетка з двома гніздами

1. Щупи в обидва отвори. Норма — близько 230 В (реально часто 220–245 В). Нуль між гніздами означає, що автомат вимкнений або обірвана лінія.
2. Щоб зрозуміти, яке гніздо фазне, потрібна точка з потенціалом землі: заземлювальний контакт іншої розетки, металева шина PE в щитку, іноді — металева труба опалення, якщо вона справді заземлена. Чорний щуп на цю точку, червоним по черзі в гнізда. ~230 В — фаза. Одиниці вольт або нуль — нейтраль.
3. «Метод пальця» (чорний щуп у руці, червоним по контактах) працює через ємність тіла й дає десятки вольт на фазі, майже нуль на нулі. Це груба оцінка, не вимірювання. Мокрі руки, порізи й кільця тут зайві.

Три проводи: фаза, нуль, PE

Спочатку знайдіть фазу відносно двох інших жил: фаза–N і фаза–PE обидві дадуть ~230 В. Далі виміряйте між двома «нефазними». У справній схемі N–PE — від часток вольта до 3–5 В під навантаженням. PE відносно заземленої шини щитка — майже 0, опір малий. N під навантаженням має невелике падіння через струм у нейтралі.

Якщо між «нулем» і «землею» 20–40 В — нейтраль погана: слабка скрутка, підгоріла клема, тонкий PEN. Якщо обидві «нефази» дають 230 В до фази і 0 між собою, а в щитку лише два проводи — перед вами PEN, а не окремі N і PE. Розводити їх «на око» в коробці, без нормального розділення в щитку й повторного заземлення, не можна.

Орієнтири для побутової мережі 230/400 В, 50 Гц; фактична напруга залежить від віддаленості підстанції та навантаження.

Цифрові мультиметри з високим вхідним опором (мегаоми) показують «фантом» на відключених жилах. Якщо на вимкненому проводі бачите 40–90 В, а індикаторна викрутка ледь мигає — увімкніть режим низького опору (Low Z), якщо він є, або підвісьте невелике навантаження (лампа розжарювання). Справжня фаза залишиться ~230 В, наводка впаде майже до нуля.

Три типові ситуації, де помиляються навіть досвідчені

Розетка, вимикач і розподільна коробка вимагають різної логіки. Один і той самий прийом «встромив індикатор — зрозумів» тут не працює.

Розетка Schuko: сторони «ліворуч / праворуч» немає

В Україні стоять переважно розетки типу F (Schuko) і гібриди E/F. Вилка входить в обидва боки, полярність не фіксується. Нормативу «фаза завжди справа, якщо дивитися на розетку» для таких виробів немає. Деякі електрики тримають фазу праворуч у всьому об’єкті — це дисципліна монтажу, а не закон. Перед заміною розетки все одно перевіряйте гнізда приладом, а не пам’яттю «як було в минулій квартирі».

Заземлювальні скоби зверху й знизу — це PE. На них індикатор не повинен світитися. Якщо світиться — або переплутали жили, або корпус опинився під фазою. Таку розетку не можна залишати в роботі.

Вимикач світла: нуля там часто немає

У класичній схемі до вимикача приходить фаза, а йде вже комутована фаза на люстру. Нуль лежить у стельовій чашці, минаючи клавішу. Індикатор на обох клемах вимикача (коли світло вимкнене) може показати фазу лише на одній. Друга «мертва», поки не замкнете клавішу — тоді фаза з’явиться й на ній. Якщо хтось посадив на вимикач нуль, а фазу лишив на лампі постійно, патрон буде під напругою навіть при «вимкненому» світлі. Саме тому LED-лампи інколи слабко світяться в темряві: через вимикач нуля струм витоку все одно живить драйвер.

Правило: розривати треба фазу, не нейтраль. Після заміни вимикача перевірте індикатором патрон при вимкненій клавіші — жала не повинні світитися.

Три однакові проводи в коробці

Багато хто стикається з ситуацією, коли в підрозетнику три сірі жили без бірки. Порядок такий:

1. Розведіть жили, щоб не торкалися. Увімкніть автомат.
2. Індикатором знайдіть фазу. Позначте біркою L.
3. Мультиметром виміряйте L до кожної з двох інших. Обидві ~230 В — перед вами N і PE, або N і ще одна лінія.
4. Виміряйте між двома нефазними. Близько 0 В — це N і PE. Далі дивіться N–PE під навантаженням і цілісність PE до шини в щитку.
5. Вимкніть автомат, закріпіть маркування (бірки L / N / PE), і лише тоді збирайте розетку.

У трифазному щитку логіка інша: між будь-якими двома фазами ~400 В, між кожною фазою і нулем ~230 В. Якщо «знайшли нуль», а між ним і коричневою жилою 400 В — це не нуль, а третя фаза. Синя ізоляція на такій жилі — груба помилка монтажу.

Помилки, через які б’є струмом або «горить» техніка

Найживучіший міф — «контролька» з лампи розжарювання і двох шматків дроту. Правила безпечної експлуатації електроустановок такі саморобки прямо не вітають: немає обмеження струму КЗ, легко торкнутися цоколя, лампу вибухає при 400 В. Картопля, вода в мисці, «на язик», заземлення на газову трубу — це не лайфхаки, а сценарії для швидкої допомоги.

• Повірили кольору. Синій провід виявився фазою. Люстра зібрана «як у паспорті», корпус бра опиняється під напругою.
• Поставили мультиметр на ампери. Щупи в розетку — внутрішній шунт працює як коротке замикання.
• Прийняли наводку за фазу. Відрізали «зайве», а робочу жилу залишили. Або навпаки: підключили вимикач до мертвого проводу.
• Переплутали N і PE. Пральна машина «щипає» барабан, ПЗВ вибиває без видимої причини, на трубах з’являється потенціал.
• Розірвали нуль замість фази. Патрон завжди живий. Заміна лампи однією рукою ще рятує, двома — вже ні.
• Заземлили корпус на опалення. У сусіда пробитий бойлер — під напругою вся стоякова труба.
• Не перевірили пробник. Лампа вигоріла, людина полізла в щиток «бо індикатор мовчить».

Окремо — алюміній. Жила ломка, контакт на гвинті слабшає за рік-два. «Плаваючий» нуль дає 160 В на одній групі розеток і 280 на іншій. Мультиметр тут важливіший за викрутку: викрутка лише скаже «є фаза», а цифри покажуть перекіс.

Якщо показання «не сходяться»: що перевірити далі

Коли індикатор світиться в обох гніздах, перша думка — «дві фази». Частіше винна обірвана нейтраль. Алгоритм:

1. Вимкніть усі потужні споживачі (бойлер, чайник, плита, кондиціонер). Якщо світіння в «нульовому» гнізді зникло або впало — нуль підгорілий, струм шукає шлях через сусідні прилади.
2. Виміряйте L–N і N–PE. L–N близько 400 В на одній групі й занижена напруга на іншій — класичний обрив нуля в трифазному введенні будинку. Це вже не «домашній» ремонт: вимикайте ввід і кличте енергокомпанію або аварійну службу.
3. Немає напруги ніде, а автомат увімкнений. Перевірте індикатором верхні й нижні клеми автомата. Фаза зверху є, знизу немає — вибитий або мертвий апарат. Немає й зверху — обрив до щитка або вимкнений пакетник / ввідний.
4. ПЗВ або дифавтомат вибиває в момент увімкнення. Шукайте витік на землю: вода в розетці, пробитий ТЕН, N і PE з’єднані після ПЗВ (так званий «місток» у розетці). Індикатор тут нічого не пояснить, потрібні огляд і вимірювання опору ізоляції.
5. На скобах заземлення є фаза. Не користуйтеся розеткою. Від’єднайте споживачів, знайдіть, де PE посадили на L або де корпус приладу пробитий.

Якщо мультиметр на відключеній жилі показує 50–70 В, а під лампою розжарювання 0 — це наводка. Жилу можна використовувати, але підпишіть її як комутовану або резервну, щоб наступного разу знову не шукати «приховану фазу».

Перекіс: 190 В у одній кімнаті, 250 у іншій. У двофазному (правильніше — двожильному однофазному) введенні так буває при тонкому нулі. У трифазному будинку — при нерівномірному навантаженні фаз. Це вже зона балансування щитка, не визначення полярності розетки.

Коли варто зупинитися і викликати електрика

Самостійно логічно перевірити полярність розетки, знайти фазу для заміни вимикача, підписати жили після того, як автомат вимкнено й відсутність напруги підтверджена. Далі починається робота, де помилка коштує пожежі або травми.

• Щиток з алюмінієвим введенням, підгорілі клеми, запах озону, тріск.
• Обрив нуля, 400 В у розетці, «плаває» напруга.
• Потрібно розділити PEN на N і PE, поставити ПЗВ, зібрати заземлювач.
• Вологі зони: ванна, сауна, пральня — там і фаза, і переріз, і 30 мА ПЗВ мають бути зроблені за нормою, а не «на ізоленті».
• Трифазне введення, електроплита, зарядка авто, стабілізатор — помилка полярності або фазування вб’є техніку.
• Немає жодного справного індикатора, а «треба срочно підключити».

Чек-лист перед будь-якою роботою з жилами: вимкнути потрібний автомат (краще ще й ввідний, якщо схема незрозуміла); перевірити відсутність напруги індикатором, який щойно світився на іншій живій точці; повісити табличку або закрити щиток, щоб ніхто не ввімкнув; працювати однією рукою, у сухому взутті; після складання знову виміряти L–N і переконатися, що PE не під фазою.

Визначити фазу і нуль — це не трюк і не лотерея кольорів. Це два вимірювання підряд: спочатку «де є потенціал відносно землі», потім «скільки вольт між жилами». Індикаторна викрутка відповідає на перше запитання за секунду. Мультиметр закриває друге і ловить обрив нуля, наводку й переплутаний PE. Колір ізоляції залишається зручною етикеткою — після того, як прилад уже сказав своє слово.
