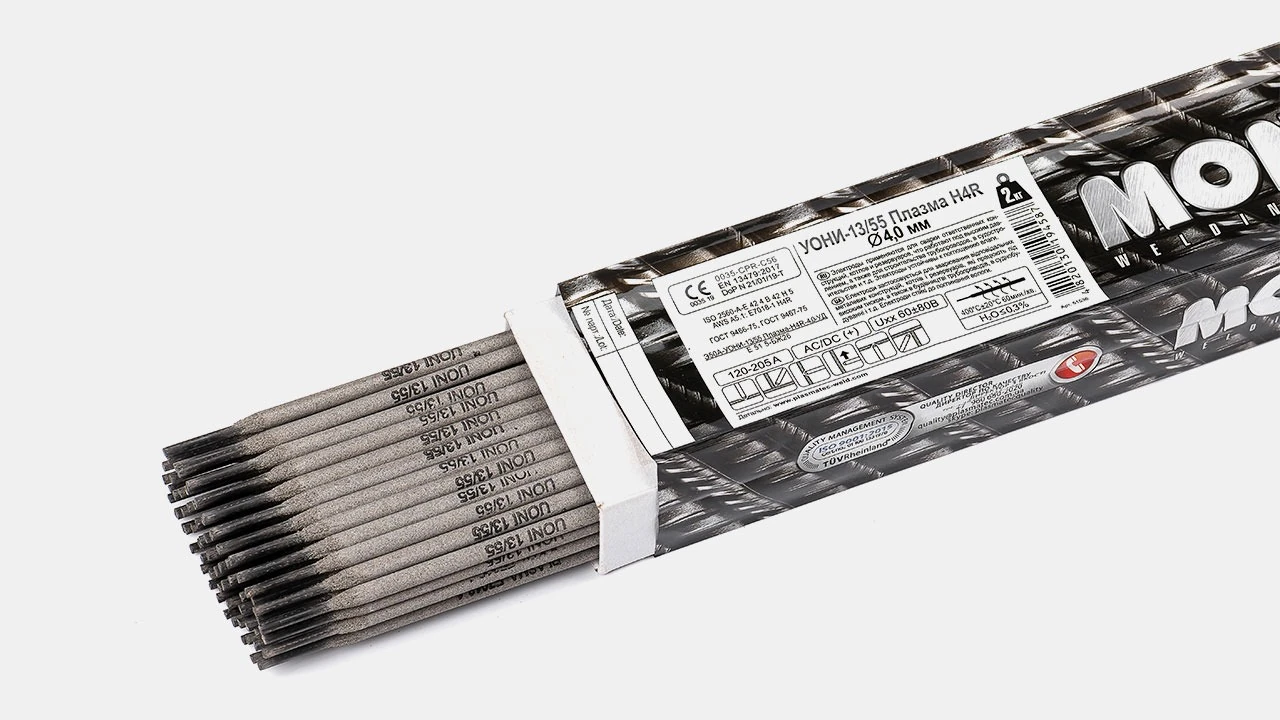

Електроди УОНІ 13/55 з основним покриттям — це інструмент для тих завдань, де шов повинен витримувати динамічні навантаження, низькі температури та підвищені вимоги до пластичності й ударної в’язкості. Вони дають низький вміст дифузійного водню в наплавленому металі, тому рідше виникають холодні тріщини. Водночас варити ними складніше, ніж рутиловими марками: електроди чутливі до вологи, вимагають короткої дуги та точного налаштування струму. Цей гайд допоможе освоїти процес від підготовки до контролю якості, щоб шов вийшов міцним і без дефектів.
Ми розберемо не тільки базові параметри, а й реальні нюанси техніки, типові помилки початківців і досвідчених майстрів, порівняння з популярними альтернативами та рекомендації щодо обладнання. Матеріал стане в пригоді і тим, хто тільки переходить на професійні електроди, і тим, хто вже варить відповідальні конструкції — трубопроводи, резервуари, металоконструкції, що працюють на морозі чи під вібрацією.
Чому УОНІ 13/55 підходять саме для критичних конструкцій
Основне покриття цих електродів створює шлакову систему, яка добре захищає ванну від атмосферного впливу і забезпечує низький рівень водню. В результаті наплавлений метал отримує підвищену стійкість до утворення кристалізаційних і холодних тріщин, кращу пластичність і ударну в’язкість навіть при температурах до -40…-50 °C. Саме тому УОНІ 13/55 часто обирають для мостів, суднобудування, посудин під тиском, трубопроводів і несучих елементів, що зазнають знакозмінних навантажень.
Цифра «55» у маркуванні вказує на тимчасовий опір розриву наплавленого металу — близько 55 кгс/мм² (540 МПа). Для порівняння, УОНІ 13/45 дає трохи нижчі показники міцності й використовується для менш навантажених відповідальних конструкцій. Якщо ваша задача — максимальна надійність шва в складних умовах експлуатації, УОНІ 13/55 стає обґрунтованим вибором. Для звичайних побутових робіт або тонкого металу вони часто виявляються надмірними за вимогами до техніки й підготовки.
Підготовка електродів і кромок — етап, від якого залежить усе
Найпоширеніша причина пор і водневої крихкості — волога в покритті. Навіть нова пачка після транспортування або зберігання на складі може набрати вологи. Тому прожарювання обов’язкове для відповідальних робіт. Стандартний режим: 350–400 °C протягом 60 хвилин. Після цього електроди краще зберігати в герметичному тубусі або термопеналі. Повторно прожарювати одну упаковку рекомендується не більше трьох разів — далі покриття починає кришитися й втрачає захисні властивості.
Підготовка металу не менш важлива. Основне покриття погано «виштовхує» забруднення з ванни, тому іржа, масло, фарба та волога в зоні зварювання майже гарантовано дадуть пори. Зачищайте кромки до чистого металу на 20–30 мм в обидва боки. Для товстого металу робіть V-подібну обробку з кутом 60–70° і притупленням 1–2 мм. При зварюванні кореневого проходу особливо ретельно контролюйте зазор і чистоту.
Вибір діаметра та налаштування струму під задачу
Діаметр електрода підбирають за товщиною металу та просторовим положенням. Ось орієнтовні значення струму для постійного струму зворотної полярності (плюс на електроді):
| Діаметр електрода, мм | Струм зварювання, А | Рекомендації |
|---|---|---|
| 2,5 | 70–100 | Тонкий метал, кореневі проходи |
| 3,0 | 90–140 | Універсальний для більшості робіт |
| 4,0 | 130–180 | Середні та товсті деталі, горизонтальні шви |
| 5,0 | 170–230 | Товстий метал, багатопрохідні шви |
Дані орієнтовні та можуть трохи відрізнятися залежно від виробника (PATON, Monolith, Plasma та інші) — завжди звіряйтеся з інформацією на упаковці. У вертикальному положенні струм зазвичай зменшують на 10–15 %. Для тонкого металу (до 3 мм) УОНІ 13/55 не найкращий вибір — висока ймовірність пропалу через коротку дугу та інтенсивне тепловведення.
Сучасні інвертори з функціями Hot Start і Arc Force значно полегшують підпал і стабільність дуги. Напруга холостого ходу бажано не нижче 70 В. Трансформатори на змінному струмі для цих електродів підходять погано — дуга запалюється важко і часто гасне.
Техніка зварювання: від підпалу до багатопрохідного шва
Запалювати дугу з УОНІ 13/55 краще методом «чиркання» або легкого постукування з невеликим нахилом. Якщо електрод липне — трохи збільште струм або перевірте вологість. Після підпалу відразу опустіть електрод до короткої дуги (2–3 мм від ванни до покриття). Довга дуга — головний ворог: з’являються пори через азот повітря та погіршується захист.
Ведіть електрод з невеликим нахилом «назад» (кут 60–80° до поверхні) у більшості положень. Для кореневого проходу часто використовують техніку без поперечних коливань або з мінімальними. Швидкість руху підбирайте так, щоб валик був рівним, без підрізів і надмірного проплавлення. Шлак з попереднього валика обов’язково видаляйте перед наступним проходом — інакше шлакові включення гарантовані.
У багатопрохідних швах перший (кореневий) прохід роблять на трохи нижчому струмі, наступні — на основному або трохи вищому. Кожен наступний валик повинен перекривати попередній на 1/3–1/2 ширини. У вертикальному положенні вгору зручніше працювати «ялинкою» або трикутником з короткими зупинками. У стельовому положенні дуга має бути максимально короткою, а рухи — дуже контрольованими.
Поширені помилки та як їх швидко виправити
Пори в шві найчастіше з’являються через вологі електроди, недостатньо зачищений метал або надто довгу дугу. Рішення: прожаріть електроди, ретельніше зачистіть кромки, тримайте дугу 2–3 мм.
Електрод постійно липне на старті — типова проблема для основного покриття. Спробуйте збільшити струм на 5–10 А, використовуйте Hot Start або метод чиркання. Якщо дуга гасне при обриві — не намагайтеся відразу запалити знову на тому ж місці. Зчистіть шлак і кінець електрода, трохи збільште струм і спробуйте знову. УОНІ 13/55 погано відновлюють дугу після обриву порівняно з рутиловими марками.
Підрізи по краях шва виникають при надто високому струмі або швидкому веденні. Зменшіть струм і трохи сповільніть рух. Відсутність проварювання кореня — наслідок низького струму, великого зазору або довгої дуги. Для тонкого металу краще обрати іншу марку або працювати з меншим діаметром і точним контролем.
Порівняння УОНІ 13/55 з АНО-21, МР-3 та УОНІ 13/45
АНО-21 (рутилове покриття) — найпростіший варіант для початківців і побутових робіт. Легко запалюється, добре працює на змінному струмі, підходить для тонкого металу та невідповідальних конструкцій. Міцність і в’язкість шва нижчі, ніж у УОНІ.
МР-3 — золотий компроміс для багатьох відповідальних робіт. Легше в роботі, ніж УОНІ, добре запалюється повторно, підходить для трубопроводів і конструкцій середньої відповідальності. Механічні властивості шва добрі, але поступаються УОНІ 13/55 при динамічних навантаженнях і низьких температурах.
УОНІ 13/45 — «молодший брат» 13/55. Використовується для відповідальних, але не найкритичніших конструкцій. Трохи м’якший у роботі та з трохи нижчими показниками міцності.
Висновок простий: якщо шов працює при низьких температурах, під вібрацією або на трубопроводі — беріть УОНІ 13/55. Для гаражних воріт, парканів і простих металоконструкцій АНО-21 або МР-3 будуть практичнішим і дешевшим рішенням.
Обладнання та лайфхаки для стабільної роботи
Для УОНІ 13/55 найкраще підходять інвертори з хорошою стабілізацією дуги, функціями Hot Start, Arc Force і VRD (для безпеки). Трансформатори можна використовувати, але підпал і стабільність будуть гіршими. На виїзді зручно мати герметичний тубус для вже прожарених електродів — волога з повітря швидко повертається.
Багато майстрів відзначають, що на апаратах з напругою холостого ходу 80 В+ і хорошим Arc Force робота з цими електродами стає помітно комфортнішою. Для польових умов корисно мати невелику пічку або термопенал — це реально економить час і нерви.
Візуальний контроль шва та ознаки якісного результату
Якісний шов, виконаний УОНІ 13/55, має дрібнолускату поверхню, рівномірну ширину без підрізів і напливів. Шлакова кірка зазвичай тримається міцно, колір — від темно-коричневого до майже чорного. Після відбивання шлаку метал повинен бути чистим, без пор і шлакових включень.
Якщо бачите дрібні пори — перевірте вологість електродів і чистоту металу. Великі пори або свищі — наслідок довгої дуги або сильного забруднення. Підрізи по краях — сигнал зменшити струм або сповільнити рух. Відсутність проварювання кореня видно при контролі зворотного боку або при простукуванні.
Для особливо відповідальних конструкцій після зварювання рекомендується візуальний огляд + неруйнівний контроль (УЗК або рентген), але навіть при побутовому використанні варто навчитися «читати» шов по зовнішньому вигляду.
Освоївши техніку роботи з УОНІ 13/55, ви отримаєте інструмент для складних і відповідальних проєктів. Головне — не економити на підготовці та не нехтувати короткою дугою. Тоді шов вийде міцним, пластичним і прослужить довго навіть у складних умовах експлуатації.
