Як розрахувати висоту фронтону двосхилого даху

Висота фронтону визначає не лише зовнішній вигляд будинку, а й корисний об’єм під дахом, кількість матеріалів і навіть навантаження на кроквяну систему. Помилка в кілька десятків сантиметрів може обернутися зайвими витратами на покрівлю або недостатньою висотою мансарди.

У цій статті зібрано перевірені формули, таблиці тангensів, рекомендації з урахуванням снігових навантажень в Україні та практичні приклади. Усе розраховано так, щоб ви могли самостійно отримати точні цифри ще до замовлення проекту.

Розглянемо послідовно: від базових параметрів до типових помилок і випадків, коли краще залучити інженера.

Що впливає на висоту фронтону

Фронтон — це трикутне (або трапецієподібне) завершення торцевої стіни, обмежене схилами даху. Його висота вимірюється від верхнього обрізу стіни (або мауерлата) до коника.

Головні чинники:

• Ширина будинку (основа трикутника). Чим ширший будинок, тим вищим буде фронтон при тому ж куті.
• Кут нахилу схилів. Саме він задає пропорції.
• Призначення підпокрівельного простору. Для холодного горища достатньо 1,5–2 м, для мансарди — мінімум 2,3–2,5 м у найвищій точці.
• Тип покрівельного матеріалу. Металочерепиця, бітумна черепиця, шифер мають свої мінімальні кути.
• Кліматична зона. У регіонах з великим сніговим навантаженням (Карпати, північ і захід України) кут зазвичай роблять крутішим.

З практики часто видно, що власники спочатку фіксують бажану висоту мансарди, а вже потім підбирають кут. Це працює, але тоді доводиться перевіряти, чи не вийде занадто крутий або навпаки занадто пологий дах.

Основна формула розрахунку висоти фронтону

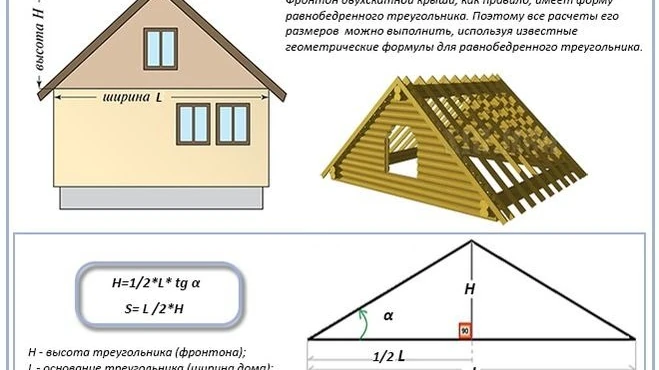

Геометрія двосхилого даху зводиться до прямокутного трикутника. Половина ширини будинку — це один катет, висота фронтону — другий катет, а скат — гіпотенуза.

Формула виглядає так:

H = (B / 2) × tg α

де:

• H — висота фронтону (м);
• B — ширина будинку по зовнішніх стінах (м);
• α — кут нахилу схилу до горизонту (градуси);
• tg α — тангенс цього кута.

Якщо відома не кут, а ухил у відсотках або співвідношенні (наприклад, 1:2), спочатку переведіть його в градуси або скористайтеся готовими коефіцієнтами.

Покроковий приклад

Будинок шириною 9 м, обраний кут 35°. Тангенс 35° дорівнює приблизно 0,700.

H = (9 / 2) × 0,700 = 4,5 × 0,700 = 3,15 м.

Якщо потрібна мансарда з висотою 2,7 м у центрі, можна піти зворотним шляхом: спочатку визначити необхідний кут.

tg α = H / (B / 2) = 2,7 / 4,5 = 0,600. За таблицею тангенсів це близько 31°.

Завжди перевіряйте результат на кресленні в масштабі. Навіть невелика похибка в вимірюванні ширини стіни дає помітну різницю на висоті.

Таблиця тангенсів для швидкого розрахунку

Щоб не шукати значення щоразу, ось найуживаніші кути для дахів в Україні:

Джерело даних: стандартні тригонометричні таблиці.

Для кутів між значеннями можна лінійно інтерполювати або скористатися інженерним калькулятором. На смартфоні достатньо ввести tg(35) у режимі градусів.

Як вибрати кут нахилу залежно від регіону України та матеріалу

Снігове навантаження в Україні суттєво відрізняється. На півдні (Одеса, Херсон) нормативне значення близько 80–100 кг/м², у центрі — 120–150 кг/м², на півночі та заході — 160–180 кг/м², у Карпатах — понад 200 кг/м².

Чим крутіший скат, тим швидше сходить сніг і менше навантаження на конструкцію. При куті понад 45–50° коефіцієнт снігового навантаження вже близький до нуля.

Рекомендовані діапазони:

• Металочерепиця та профнастил — від 14–15°, оптимально 25–40°.
• Бітумна (гнучка) черепиця — від 11–12°, комфортно 20–40°.
• Натуральна керамічна або цементно-піщана черепиця — від 22–25°, краще 30–45°.
• Шифер — від 20–25°.

У вітряних районах (степова зона, узбережжя) занадто крутий дах збільшує парусність. Там часто зупиняються на 25–35°. У снігових регіонах навпаки піднімають кут до 40–45° і вище.

Пам’ятайте: зміна кута на 5° при ширині будинку 10 м змінює висоту фронтону майже на 0,5 м. Це впливає і на об’єм пиломатеріалів, і на площу покрівлі.

Розрахунок площі фронтону для закупівлі матеріалів

Після того як висота відома, легко порахувати площу.

Для класичного трикутного фронтону:

S = (B × H) / 2

Приклад: ширина 9 м, висота 3,15 м.

S = (9 × 3,15) / 2 = 14,175 м².

На один фронтон. Якщо будинок має два однакових торці — множте на два. Додайте 10–15 % на підрізи, особливо якщо плануєте обшивку сайдингом, вагонкою або OSB з подальшою штукатуркою.

Для трапецієподібного фронтону (коли є вальма або зламаний дах) формула інша:

S = ((a + b) / 2) × H, де a і b — нижня і верхня основи.

Багато хто забуває про вікна та двері у фронтоні. Їхню площу потрібно відняти, якщо рахуєте матеріал для зашивки.

Особливості розрахунку для мансарди та холодного горища

Холодне горище дозволяє робити фронтон нижчим. Висота 1,6–2,0 м уже дає можливість пройти і зробити технічний огляд. Головне — забезпечити вентиляцію.

Для житлової мансарди критична висота стійок і конька. Мінімальна висота стелі в житловій зоні зазвичай приймається 2,3–2,5 м. При цьому біля стін висота може бути меншою (1,4–1,6 м), якщо там розміщують шафи або низькі меблі.

У реальних кейсах часто зустрічається ситуація, коли замовник хоче високу мансарду, але ширина будинку невелика (6–7 м). Тоді кут виходить 45–50° і більше. Це красиво, але дорожче за матеріалами і складніше в монтажі.

Додатково враховуйте товщину утеплення. Якщо плануєте 200–250 мм мінеральної вати, внутрішня висота зменшиться. Тому зовнішню висоту фронтону іноді збільшують на 10–15 см.

Типові помилки, яких варто уникати

Найчастіша помилка — брати ширину будинку по внутрішніх стінах або без урахування виступів. Вимірюйте завжди по зовнішніх краях несучих стін.

Друга — ігнорувати звіси. Якщо плануєте карнизний звис 50–70 см, то фактична довжина ската збільшується, але висота фронтону від цього не змінюється. Проте при розрахунку крокв це важливо.

Третя — використовувати середнє значення тангенса «на око». Різниця між 30° і 35° дає майже 20 % різниці у висоті.

Четверта — не перевіряти сумісність кута з обраним покриттям. Деякі виробники бітумної черепиці вимагають суцільну обрешітку при малих кутах, а це додаткові витрати.

П’ята — забувати про снігозатримувачі та систему водовідведення. На крутих дахах сніг сходить швидше, але й небезпечніше.

Багато хто стикається з ситуацією, коли після зведення стін виявляється, що висота фронтону «не вписується» в загальну архітектуру. Краще зробити кілька варіантів розрахунку заздалегідь.

Практичні поради та коли звертатися до фахівця

Зробіть простий макет з рейок або навіть з ниток на землі в масштабі 1:10. Це допомагає оцінити пропорції візуально.

Використовуйте онлайн-калькулятори лише для перевірки. Вони зручні, але не враховують локальні особливості ґрунту, вітру чи ваших побажань щодо вікон у фронтоні.

Якщо будинок ширший за 10–12 м, має складну форму або планується важке покриття (кераміка, сланцева плитка), краще замовити розрахунок у конструктора. Він врахує не лише геометрію, а й вітрові та снігові навантаження за чинними нормами ДБН.

Також звертайтеся до спеціаліста, якщо фронтон буде нести додаткове навантаження (балкон, велике вікно, декоративні елементи) або якщо стіни виконані з матеріалів з низькою несучою здатністю.

Правильно розрахована висота фронтону дає гармонійний силует будинку, комфортний простір під дахом і довговічну конструкцію. Візьміть рулетку, калькулятор і таблицю тангенсів — і зробіть розрахунок самостійно. А якщо цифри викликають сумніви, один візит до інженера заощадить значно більше, ніж коштує консультація.

Ключові інсайти: формула H = (B/2) × tg α залишається головним інструментом; кут вибирайте з урахуванням регіону та матеріалу; для мансарди закладайте запас по висоті; завжди перевіряйте результат на кресленні. Точність на етапі розрахунку — запорука того, що дах служитиме десятиліттями без сюрпризів.
