Стандартний діаметр свердла під різьбу М10 з кроком 1,5 мм становить 8,5 мм. Це значення забезпечує приблизно 75 % висоти профілю різьби — оптимальний баланс між міцністю з’єднання та навантаженням на мітчик. Формула проста: номінальний діаметр мінус крок. Для дрібніших кроків (1,25 мм і 1,0 мм) розмір отвору збільшується.
Вибір свердла залежить не лише від кроку, а й від матеріалу деталі, типу отвору (наскрізний чи глухий) та способу нарізання. Неправильний діаметр призводить або до поломки мітчика, або до слабкої різьби, яка зривається під навантаженням. Нижче розібрано всі практичні аспекти, які дозволяють уникнути типових помилок.
Дані базуються на ISO 68-1, ГОСТ 19257-73 та поширеній практиці механічної обробки станом на 2026 рік.
Формула розрахунку та стандартні значення для М10
Для метричної різьби діаметр отвору під нарізання обчислюють за правилом:
Діаметр свердла ≈ номінальний діаметр різьби − крок
Для М10×1,5: 10 − 1,5 = 8,5 мм. Це значення дає близько 75 % зачеплення різьби, що вважається стандартом для більшості сталей і чавуну.
Для дрібних кроків:
- М10×1,25 → 8,8 мм (іноді 8,7–8,75 мм)
- М10×1,0 → 9,0 мм
- М10×0,75 → 9,2 мм
Ці розміри округлюють до найближчого стандартного свердла. У таблицях ГОСТ і DIN для основних матеріалів (вуглецева сталь, сірий чавун) саме 8,5 мм вказано як основний варіант.
Таблиця діаметрів свердел під різьбу М10
| Позначення різьби | Крок, мм | Діаметр свердла, мм | Рекомендований матеріал |
|---|---|---|---|
| М10×1,5 (основний) | 1,5 | 8,5 | Сталь, чавун |
| М10×1,25 | 1,25 | 8,8 | Сталь, алюміній |
| М10×1,0 | 1,0 | 9,0 | Тонкостінні деталі |
| М10×0,75 | 0,75 | 9,2 | Точна механіка |
Джерело: узагальнені дані ГОСТ 19257-73, ISO 724 та довідників з обробки різанням.
Для матеріалів підвищеної в’язкості (алюмінієві сплави, латунь, нержавіюча сталь) діаметр іноді збільшують на 0,1–0,2 мм, щоб зменшити крутний момент на мітчику. Для крихких матеріалів (сірий чавун) іноді навпаки зменшують на 0,1 мм.
Вплив матеріалу деталі на вибір свердла
Один і той самий розмір 8,5 мм працює по-різному залежно від матеріалу. У м’якій сталі різьба формується легко, у нержавійці — мітчик може «закусити».
Практичні рекомендації:
- Вуглецева сталь і сірий чавун — класичні 8,5 мм. Змащення машинним маслом або спеціальною різьбовою пастою обов’язкове.

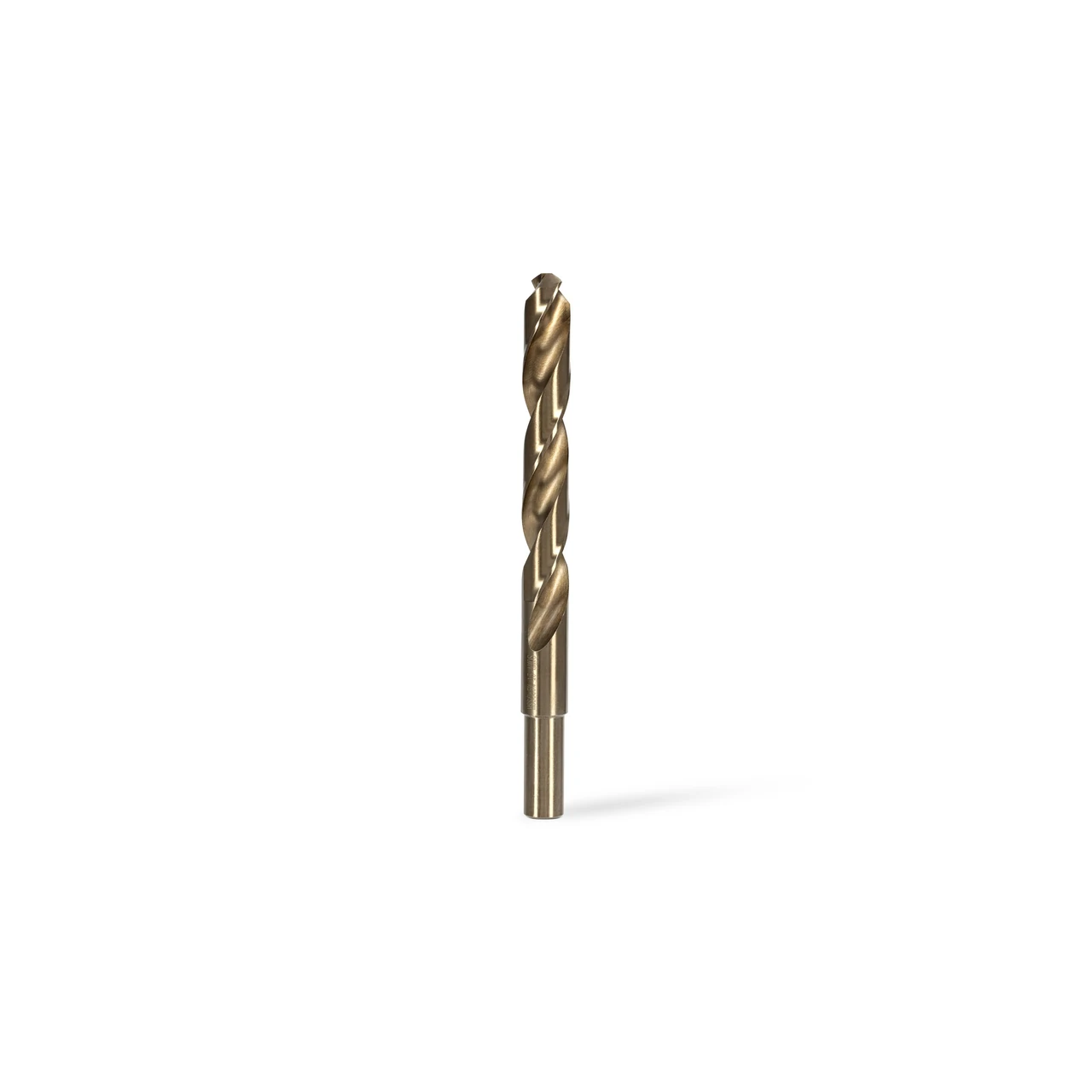

- Нержавіюча сталь — краще брати 8,6–8,7 мм і свердло з кобальтом (HSS-Co). Охолодження сірчаним маслом або спеціальним СОЖ для нержавійки.
- Алюміній і латунь — 8,6 мм. Матеріал пластичний, тому більший отвір знижує ризик зриву різьби.
- Пластик і композити — 8,4 мм. Матеріал має тенденцію до пружного відновлення, тому трохи менший отвір компенсує це.
З практики: у реальних кейсах при роботі з товстостінними деталями з конструкційної сталі 8,5 мм дає найкращий результат. При тонких стінках (менше 5–6 мм) варто перевірити міцність на пробному зразку.
Покрокова технологія нарізання різьби М10
1. Розмітьте центр отвору кернером. Навіть невелике зміщення призводить до косої різьби.
2. Просвердліть отвір свердлом 8,5 мм. Використовуйте гостре свердло з кутом заточки 118–135°. Швидкість для сталі — 800–1000 об/хв, для алюмінію — 1200–1500 об/хв.
3. Зніміть фаску 0,5–1 мм під 45°. Це допомагає мітчику правильно зайти і запобігає зриву перших витків.

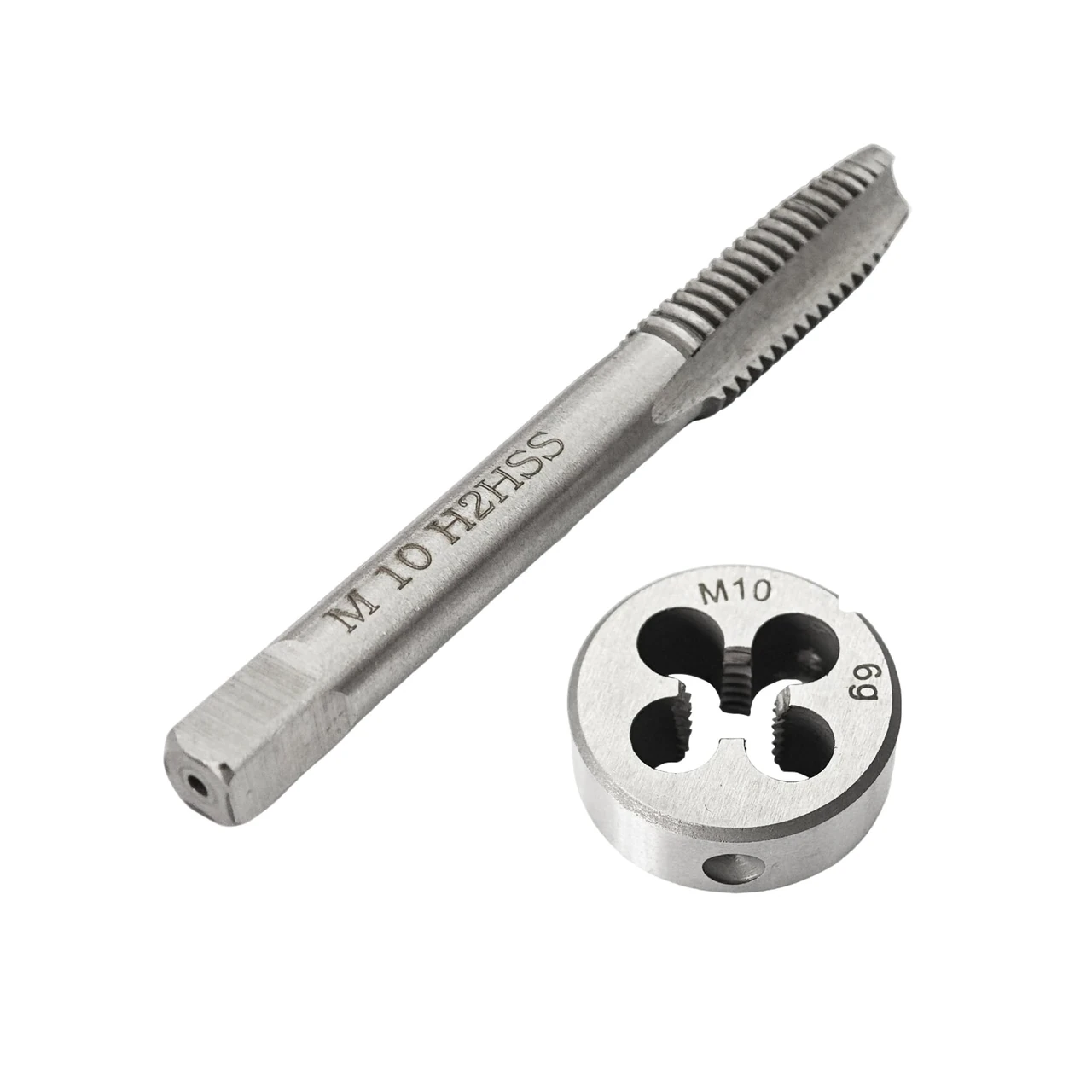

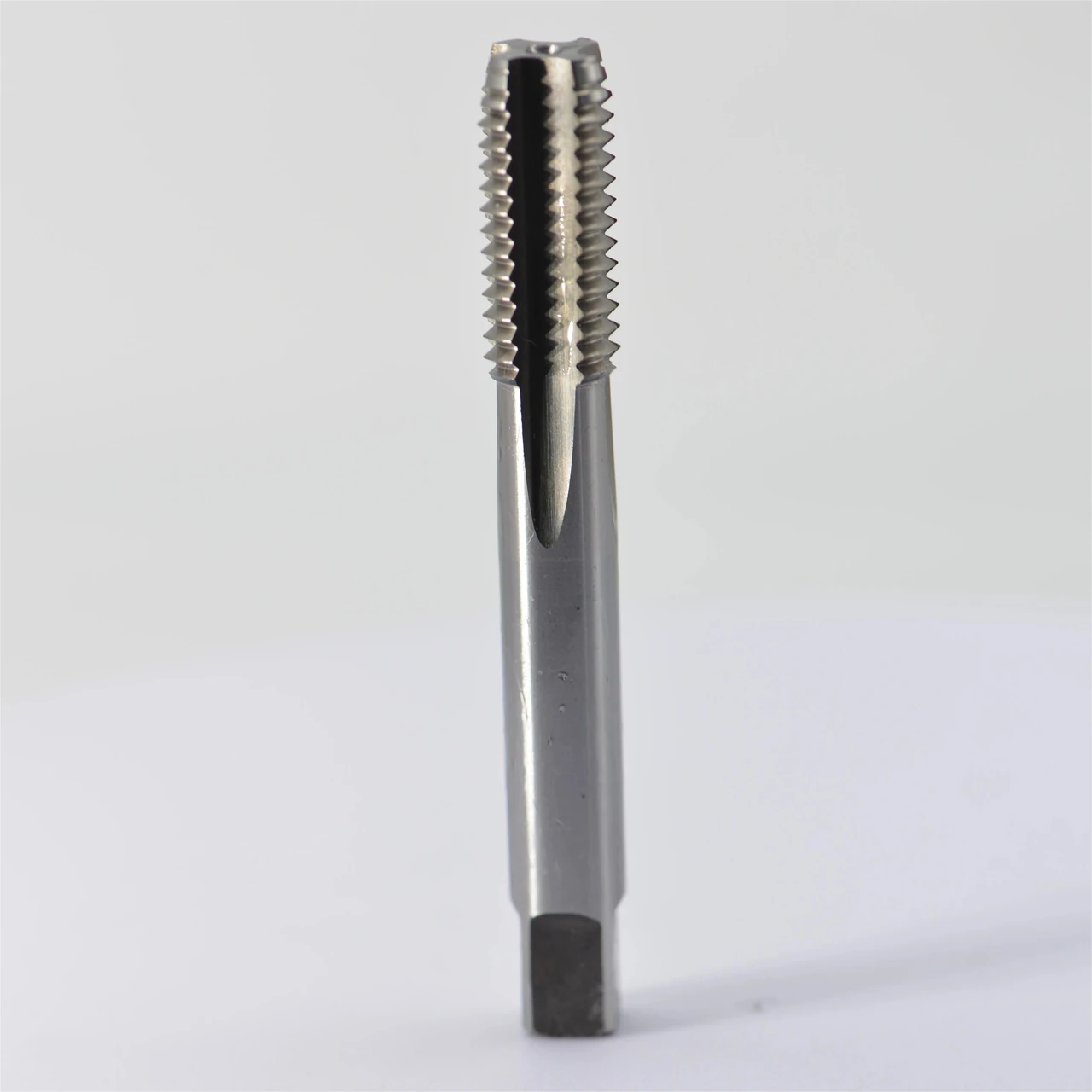

4. Виберіть мітчик. Для наскрізних отворів підходить один машинний мітчик. Для глухих — комплект з трьох (чорновий, середній, чистовий) або спеціальний глухий мітчик.
5. Нарізайте з мастилом. Кожні 1–1,5 оберти робіть півоберту назад, щоб зламати стружку. Для глухих отворів глибина нарізання повинна бути на 1–1,5 кроку більшою за потрібну, щоб компенсувати конусність мітчика.
6. Перевірте різьбу контрольним болтом М10. Він повинен закручуватися вільно, але без люфту.
Поширені помилки та як їх уникнути
Найчастіша помилка — використання свердла 8 мм або 9 мм «на око». 8 мм дає занадто глибокий профіль і різко підвищує ризик поломки мітчика. 9 мм для основного кроку 1,5 мм залишає занадто слабкі витки.
Інші типові проблеми:
- Відсутність фаски — мітчик починає різати косо.
- Недостатнє або відсутнє мастило — особливо критично для нержавійки та титану.
- Нарізання без звороту — стружка заклинює і ламає інструмент.
- Використання тупого свердла — отвір виходить овальний або з великим діаметром.
Якщо мітчик все ж зламався в отворі, не намагайтеся викрутити його плоскогубцями. Використовуйте екстрактор або електроерозійне випалювання (у серйозних випадках).
Що робити, якщо отвір вийшов неправильного розміру
Якщо отвір занадто малий (менше 8,4 мм), спробуйте пройти його розгорткою 8,5 мм або повторно просвердлити. Якщо занадто великий (більше 8,7–8,8 мм для основного кроку), різьба буде слабкою. У таких випадках варіанти:
- Використати різьбову вставку (helicoil або подібну) — найнадійніший спосіб відновлення.
- Перейти на більший розмір різьби (М12), якщо конструкція дозволяє.
- Для невідповідальних з’єднань — застосувати епоксидний склад з металевим наповнювачем і нарізати різьбу заново.
Для глухих отворів додатково контролюйте глибину. Мітчик не повинен впиратися в дно — залиште запас 1–1,5 кроку.
Суміжний аспект: отвір під прохід болта М10
Окремо варто розрізняти отвір під нарізання різьби і отвір під вільний прохід болта. Для проходу болта М10 використовують свердло 10,5–11 мм (залежно від класу посадки). Це не має нічого спільного з діаметром під різьбу, але часто плутають.
Якщо потрібно зробити наскрізний отвір, через який болт проходить вільно, а гайка накручується з іншого боку — беріть 11 мм. Для точної центрування іноді застосовують 10,5 мм.
Ключові інсайти
Для стандартної різьби М10×1,5 завжди починайте з свердла 8,5 мм. Це значення перевірене десятиліттями і закріплене в стандартах. Коригуйте розмір лише під конкретний матеріал і умови. Гостре свердло, правильне мастило і контроль фаски зменшують кількість браку на порядок. Якщо різьба відповідальна (навантаження, вібрація, безпека) — після нарізання обов’язково перевіряйте контрольним калібром або болтом. У більшості побутових і ремонтних завдань 8,5 мм + якісний мітчик дають надійний результат з першого разу.
